Schémata pojistek a relé – Ford Explorer

Týká se vozidel vyrobených v letech:

1990, 1991, 1992, 1993, 1994.

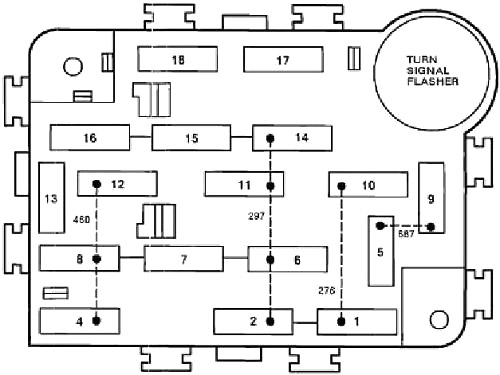

Schéma pojistkové skříňky v kabině

Blok pojistek se nachází pod přístrojovou deskou.

Číslo	Ampéry [A]	Popis
1	15	Osvětlení na přivítání a na prazích dveří, paměť rádia, napájené zrcadlo
2	6	Spínač obvodu: stěrač / čistič předního skla, stěrač / čistič s intervalem
3	–	Nepoužívá se
4	15	Brzdová světla, Flash to Pass, blokování kontroly rychlosti
5	15	Směrovky, rezervní světla, denní světla, vyhřívané osvětlení, indikátor
6	15	Stěrač/čištění zadních dveří
7	10	Spínače klimatizace, spojková cívka
8	20	Klaksón
9	30	Relé motoru ventilátoru topení
10	15	Parkovací světla, světla na evidenční číslo, relé parkovacího světla přívěsu Coll
11	15	Kontrola rychlosti, rádio, displej hodin
12	20	Spínač obvodu: zapalovač cigaret, flash to pass, výkon bederní opěrky, multifunkční spínač
13	10	Podsvícení přístrojové desky
14	30	Automatický spínač: elektrická okna
15	20	Brzdy proti zablokování
16	20	Premium rádio zesilovač, kanály relé pro tažení přívěsu
17	15	Varovný indikátor, varovná světla, pohon všech kol
18	10	Topení HEGO

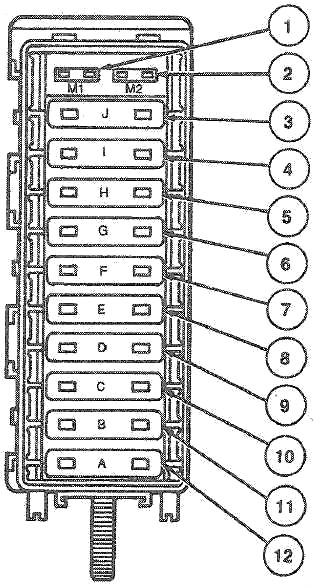

Pojistková skříňka

Číslo	Ampéry [A]	Popis
1	15	Světlo pod kapotou, denní světla
2	15	Pole alternátoru
3	30	Relé čerpadla paliva
4	40	Světlomety, panel pojistek
5	50	Motor ventilátoru
6	40	Napájení panelu pojistek
7	30	Elektrické zámky dveří
8	40	Ohřívač zadního okna
9	60	Lumbální síla
10	30	Relé výkonu EWG
11	20	Elektronická převodovka
12	60	Spínač zapalování, prémiový zvuk, tažení přívěsu

Schéma pojistek a relé – Ford Explorer UN105/UN150

Týká se vozidel vyrobených v letech:

1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

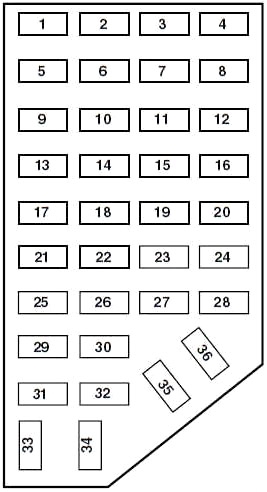

Pojistky v kabině

Odstraňte panel, abyste získali přístup k pojistkové skříňce v kabině.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	7,5	1994-2000: Spínač zrcadla napájený, anténa napájená, zásuvka paměti (1997-2000)
	5	2001-2003: zrcadla, auto lampa
2	7,5	1994-1996: Světlo stop vysoko
		1997-2000: Relé motoru ventilátoru, diagnostický monitor airbagu
		2001-2003: Cluster, auto lampa. Modul elektroniky (GEM), přístup bez klíče, 4×4
3	7,5	1997-2001: Konektor levý pro tažení přívěsu s funkcí zastavení/otočení
		2002-2003: Světlo stop/směrovka pravá pro přívěs
	15	1994-1996: Světlo parkování, indikátory přístrojového panelu
4	10	1994-2000: Světlomet levý
	15	2001: Subwoofer
	7,5	2002-2003: Motorek startování
5	10	1994-2000: Konektor pro připojení dat (DLC)
	15	2001-2003: Světla parkování, světla auta, zatemnění I/P, tažení přívěsu
6	7,5	1994-1996: Systém airbagu, relé ventilátoru, EATC
		1997-2000: Motor ventilátoru zadního (bez EATC)
		2001; Bez ventilátoru zadního: Diagnostický monitor airbagu
		2002-2003: Airbag, cluster
	15	2001; S ventilátorem zadním: relé motoru ventilátoru, diagnostický monitor airbagu
7	7,5	1994-1996: Spínače osvětlení
		1997-2001: Konektor pravý pro tažení přívěsu se zastavením/otočením
		2002-2003: Světlo stop/otočení levé pro přívěs
8	10	1994-2001: Světlomet pravý, relé světel mlhových, DRL (1996), upozornění na vypnutí lamp (1996)
	7,5	2002-2003: Cluster, Audio, GEM
9	7,5	1997-2001: Spínač polohy pedálu brzdy
		2002-2003: Kontrola rychlosti, systém proti zablokování (ABS), 4×4, modul kontroly motoru (PCM), zamykání parkování, přístup bez klíče
	10	1994-1996: systém EATC, paměť sedadel, centrum zpráv, mobilní telefon, světla auta
10	7,5	1994-1996: Systém EATC, ventilátor zadní, kontrola rychlosti, systém GEM, zamykání brzd, horní konzola, automatická kontrola řízení, upozornění na vypnutí lampy
		1997-2001: Skupina kontroly rychlosti/zesilovač, modul elektroniky (GEM), aktivátor zamykání převodovky, aktivátor dveří směsi, skupina klimatizace – skupina topení, blikač, horní konzola (1998-2000), modul vyrovnávání zatížení (1998-2000), Spínač tlaku brzdy (1997)
	15	2002-2003: Zapalování, IPATS
11	7,5	1994-1996: Světla upozornění, světla auta
		1997-2001: Přístrojový panel, modul 4X4 (2001)
	15	2002-2003: Subwoofer
12	7,5	1994-2000: Relé čerpadla ostřikovače, relé čerpadla ostřikovače zadního
	10	2001: Relé čerpadla ostřikovače, relé čerpadla ostřikovače zadního
	15	2002-2003: Airbag, klimatizace, klimatizace zadní
13	20	1997-2000: Spínač polohy pedálu brzdy, spínač tlaku brzdy
	15	1994-1996: Systém PCM, světla stop, AWD, ABS, kontrola rychlosti, tažení přívěsu
		2001: Spínač polohy pedálu brzdy, spínač tlaku brzdy
		2002-2003: Světla stop, kontrola rychlosti, lampa stop centrální pomocná (CHMSL)
14	10	1994-2001: Modul systému proti zablokování 4 kol (4WABS), hlavní relé 4WABS
		2003: Airbag
15	7,5	1994-2001: Cluster přístrojů
		2002-2003: modul 4×4
16	30	1994-2001: Motor stěrače předního, relé Hi-Lo stěrače, relé fungování stěrače/relé parkování
	7,5	2002-2003: Indikátory, Zamykání parkování, Konzola stropu, Klimatizace, 4×4, Kontrola rychlosti
17	25	1994-2000: Zapalovač cigaret
	20	2001-2003: Zapalovač cigaret, konektor pro připojení dat
18	25	1997-2000: Relé odblokování aktorů, relé odblokování, relé odblokování všech
	15	1994-1996: Systém klimatizace
	20	2001-2003: Elektrické zámky, přístup bez klíče

Číslo	Ampere [A]	Popis
19	25	1994-1996: Cívka zapalování, systém PCM
		1997-2001: Dioda výkonu PCM
	15	2002-2003: Světla pro tažení přívěsu
20	7,5	1994-1996: Rádio, anténa výkonu, systém GEM, ochrana proti krádeži, mobilní telefon
		1997-2000: Modul RAP, modul elektroniky (GEM), rádio
		2001: Modul elektroniky (GEM), rádio, relé střechy, relé elektrického okna
	15	2002-2003: Denní světla (DRL), couvací světla, PCM
21	15	1994-2002: Blikač (nebezpečí)
	20	2003: Vyhřívaná sedadla
22	20	1997-2001: Dodatečná zásuvka napájení
		2002-2003: bod napájení I/P
	10	1994-1996: Ukazatele
23	10	1994-1996: Systém zadních stěračů
		2002-2003: Těsnění přední/zadní
24	7,5	1997-2001: Spínač polohy pedálu spojky (CPP), relé přerušení startéru, ochrana proti krádeži
	10	1994-1996: Relé startéru
	30	2002-2003: Přední stěrač
25	7,5	1994-1996: Tachometr, systém GEM
		1997-2003: Modul elektroniky (GEM), přístrojový panel, Securi-Lock
26	10	1994-1996: 4R44E/4R55E/4R7OW/5R55E Overdrive, systém DRL, couvací světla, AWD, zadní stěrač
		1997-2003: Relé úspory baterie, relé elektronického převodníku (1997-2000), relé vnitřních světel, modul elektronického převodníku (1997-2000)
27	15	1997-2001: DRL, spínač couvacích světel, senzor DTR, elektrické relé
	10	1994-1996: Světlo pod kapotou, mapová světla, světlo v odkládací schránce, stropní světlo, světla na osvětlení, zpoždění příslušenství, osvětlení spínače dimmera, systém 4×4
	7,5	2002-2003: Audio, okna, GEM, otevírací střecha, zadní okno
28	7,5	1994-2001: Modul elektroniky (GEM) (1994-2000), rádio (1997-2001), zásuvka paměti (1994-2000)
	15	2002-2003: Zadní stěrač (na skle)
29	10	1994-1999: Rádio
	20	2001: Rádio
		2002-2003: Audio, zadní audio
	25	2000: Rádio
30	15	1997-2000: Relé parkovacích/rimorchiových světel
	25	2001-2003: Elektrická sedadla
31	7,5	1994-1996: Systém ventilátoru vzadu
	5	2001: Motor ventilátoru vzadu
		2002: Ovládání klimatu vzadu
		2003: Zatemnění přístrojové desky (XLS)/ovládání audio systému vzadu (XLT)
32	10	1997-2000: Vyhřívané zrcadlo
	7,5	1994-1996: Vyhřívané zrcadlo, zadní stěrač
	5	2001-2002: Spínač vyhřívaného zadního skla
33	15	1994-1996: Dálková světla
		1997-2001: Světlomety, modul denních světel (DRL), přístrojový panel
		2002-2003: Světlomety dálkových světel
34	7,5	1994-1996: Systém audio Lux
		1997-2000: Integrovaný zadní ovládací panel, CD
	5	2001: Integrovaný zadní ovládací panel
		2002-2003: Zadní audio
35	7,5	1997-2000: Motor ventilátoru (s EATC)
	15	2001: Modul 4X4
	5	2002-2003: modul ABS
36	7,5	1997-2000: Paměť ATC, CD, integrovaný zadní ovládací panel, zásuvka paměti, centrum zpráv
	15	2001: Relé pro tažení přívěsu

Panel napájení

Schéma 1994-1996

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
Maxi pojistky (žluté na schématu)
1	30	Odmrazování zadního okna
2	30	Relé výkonu PCM
3	20	Systém paliva, systém proti krádeži
4	20	Světlomety
5	30	Systém ABS
6	30	Systém ABS
7	20	Parkování přívěsu LP a zastavení přívěsu LP
8	30	Relé úspory baterie a relé světlometů
9	50	Motor ventilátoru
10	30	Elektrické zámky, elektrická okna a napájení
11	20	paměť PCM a
12	50	Relé řízení vzduchu
13	60	Pojistka přístrojové desky
14	60	Zapalování
Mini pojistky (červené na schématu)
1	30	Systém JBL
2	15	Systém stěračů zadního okna

Číslo	Ampére [A]	Popis
3	30	Výkonový bod
4	20	Systém 4WD
5	15	Systém pneumatického odpružení
6	15	Systém alternátoru
7	10	Systém airbagu
8	15	Denní světla/mlhová světla/Světla do terénu
9	—	Nepoužívá se
10	—	Nepoužívá se
11	20	Systém HEGO
Relé
1	Relé fungování stěračů
2	Relé klaksonu
3	Relé stěračů HI/LO
4	Relé klimatizace WOT
5	Relé výkonu PCM
6	Relé čerpadla paliva
Dioda
1	Dioda ABS
2	dioda PCM

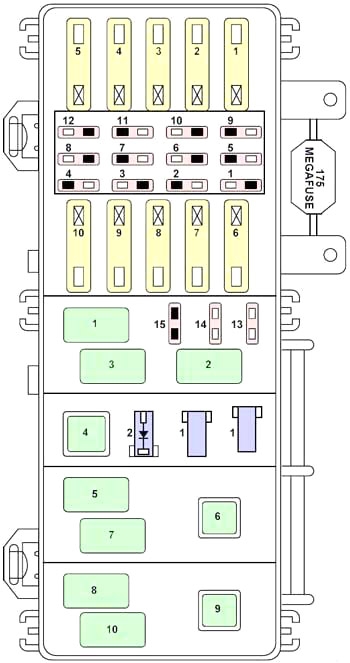

Schéma 1997-2000

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
Maxi pojistky (žluté na schématu)
1	60	Panel pojistek I/P
2	40	Relé motoru ventilátoru
3	50	Modul systému proti zablokování 4 kol (4WABS)
4	30	Elektrická okna, elektricky otevíratelná střecha, elektrické sedadlo
5	50	Spínač zapalování, relé startovacího motoru
6	20	Relé rozvodné desky
7	—	Nepoužívá se
8	20	Automatický spínač zapalování/vypínání kontroly jízdy ARC
9	40	Automatické relé kontroly jízdy
10	30	Relé výkonu PCM
Mini pojistky (červené na schématu)
1	10	Relé klimatizace
2	30	1998-2000: Vyhřívaná sedadla
3	30	Vyhřívané osvětlení
4	15	Mlhová světla a denní svícení
5	10	1997: Diagnostický monitor airbagu
6	10	Modul kontroly systému přenosu
7	30	Modul systému proti zablokování 4 kol (4WABS)
8	15	Motor stěrače skla

Číslo	Ampére [A]	Popis
9	20	Relé čerpadla paliva a modul RAP
10	15	Relé klaksonu
11	15	Relé parkovacích světel a spínač hlavních světel
12	30	Spínač hlavních světel a multifunkční spínač
13	15	Senzor ohřívaného kyslíku, regulátor podtlaku EGR, elektromagnet EVR, senzor polohy vačkového hřídele (CMP), elektromagnet odvzdušnění nádrže
14	30	Generátor/regulátor napětí
15	—	Nepoužito
Relé
1	Relé parkování stěrače
2	Relé klimatizace
3	Relé stěrače vysokého/nízkého
4	Relé výkonu PCM
5	Relé čerpadla paliva
6	Relé startovacího motoru
7	Relé klaksonu
8	Relé zadního stěrače
9	Relé motoru ventilátoru
10	Relé zadního stěrače
Dioda
1	Dioda DRL
1	Nepoužito
2	Dioda elektronické kontroly motoru

Schéma 2000-2003

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	50	Pojistková skříňka
2	—	Nepoužívá se
3	20	Otevírací střecha
4	—	Nepoužívá se
5	—	Nepoužívá se
6	50	Motor čerpadla ABS
7	30	Ovládání systému přenosu
8	—	Nepoužívá se
9	—	Nepoužívá se
10	—	Nepoužívá se
11	50	Startování
12	—	Nepoužívá se
13	20	Motor 4X4
14	—	Nepoužívá se
15	—	Nepoužívá se
16	40	Motor ventilátoru
17	30	Stěrač zadního skla
18	—	Nepoužívá se
19	—	Nepoužívá se
20	—	Nepoužívá se
21	10	Paměť PCM
22	15	Klakson
23	20	Motor čerpadla paliva
24	25	Světlomety
25	10	Elektromagnet spojky klimatizace
26	—	Nepoužívá se
27	—	Nepoužívá se
28	30	Modul 4WABS
29	15	Světla mlhovky
30	—	Nepoužívá se
31	15	Denní světla

Číslo	Ampére [A]	Popis
32	—	Není použito
33	—	Není použito
34	–	Není použito
35	—	Není použito
36	—	Není použito
37	—	Není použito
38	10	Levé potkávací světla
39	—	Není použito
40	–	Není použito
41	15	Vyhřívané kyslíkové senzory
42	10	Pravé potkávací světla
43	—	Není použito
44	—	Není použito
47A	20	Spínač: Okna
Relé
45A	Relé stěračů vysoké/nízké
45B	Relé fungování stěračů/relé parkování
46A	Není použito
46B	Relé zdvih stěrače zadního
47B	Není použito
48	Relé bezpečnosti okna
49	Relé startování
50A	Není použito
50B	Relé čerpadla paliva
54	Relé PCM
55	Relé ventilátoru
56A	Elektromagnet spojky klimatizace
56B	Relé klaksonu
Dioda
51	Není použito
52	Není použito
53	Dioda PCM

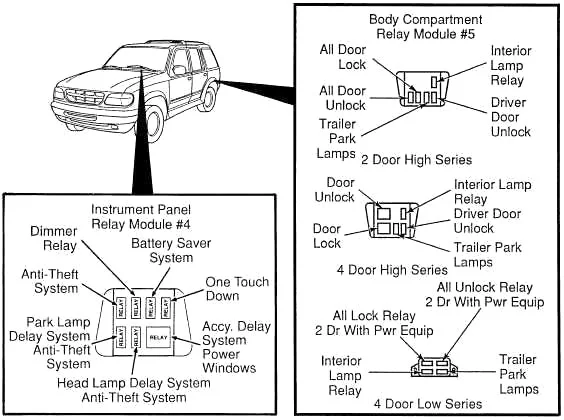

Dodatečné relé

Schéma pojistek a relé – Ford Explorer U152

Vztahuje se na vozidla vyrobená v letech:

2000, 2001, 2002, 2003, 2004, 2005.

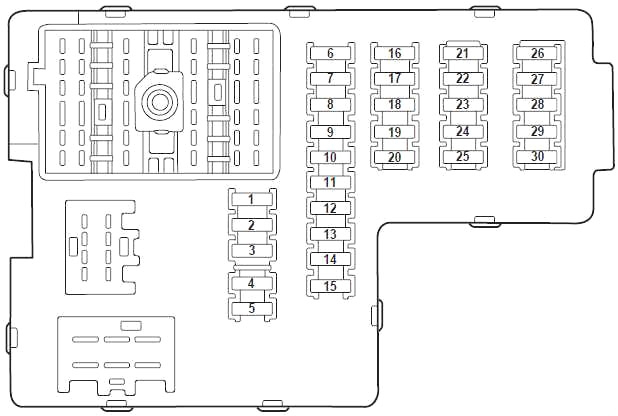

Pojistková skříňka v kabině

Panel pojistek se nachází pod přístrojovou deskou na straně řidiče.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	30	Modul paměti sedadla, sedadlo řidiče s napájením (2003-2005), napájení oblasti beder řidiče (2005)
2	20	Vyhřívaná sedadla (2001-2002), otevírací střecha
3	20	Rádio, zesilovač, napájecí anténa (2001-2002), DVD
4	5	Modul předního stěrače
5	15	Relé směrovek (blinkry, výstražná světla)
6	10	Klakson vpravo (2001-2002), klakson klíče (2003-2005)
7	15	Vyhřívaná zrcátka
8	5	Vyhřívané PVC (2004-2005; pouze motor 4.0L)
9	—	Nepoužívané (rezerva)
10	10	Vyhřívaná cívka relé osvětlení, modul vyhřívaného sedadla (2001-2002), aktivátor míchání teploty (2001-2002), kontakt spojky klimatizace
11	20	Vyhřívaná sedadla (2003-2005)
12	5	Spínač světel mlhových světel (2001-2002), modul 4×4
13	5	Spínač zrušení přetížení, senzor paliva Flex (2001-2003)
14	5	Modul PATS

Číslo	Ampére [A]	Popis
15	5	Modul stěrače zadního skla, přístrojová deska, TPMS (2001-2003)
16	5	Elektrické zrcadlo, manuální klimatizace, TPMS
17	15	zpoždění druhé. cívka, úspora baterie, vnitřní osvětlení (vpředu a vzadu), osvětlení prostoru pro cestující
18	10	Klakson levý (2001-2003), flexibilní čerpadlo paliva (2004-2005)
19	10	RCM, směrovka PAD (2001-2002)
20	5	Spínač sedadla řidiče s pamětí, modul sedadla řidiče, modul bezpečnosti karoserie (BSM), dioda PATS, senzor záření (2001-2003)
21	5	Sada směrovek, kompas, cívka směrovky
22	10	ABS, kontrolér IVD
23	15	2001-2003: Spínač polohy pedálu brzdy, relé brzdy řidiče, spínač deaktivace tempomatu nadměrného
24	15	Zapalovač cigaret, OBD II, neutrální tažení
25	5	Aktuátor režimu teploty pro dodatečnou klimatizaci, cívka nabíjení baterie přívěsu, TPMS (2004-2005)
26	7,5	Asistence při parkování vzadu, blokování převodovky brzdy, cívka relé osvětlení přiblížení (2001-2002), spínač IVD
27	7,5	Automatické zatemnění zrcadla, digitální senzor průtoku převodovky, světla couvání
28	5	Rádio (Start)/DVD (Start)
29	10	Digitální senzor průtoku převodovky, napájení PWR pro pojistku č. 28 (počáteční napájení)
30	5	Denní světla (DRL), dálkový elektromagnetický ventil, kontrolér klimatizace DEATC, manuální klimatizace, aktuátor míchání teploty manuální klimatizace

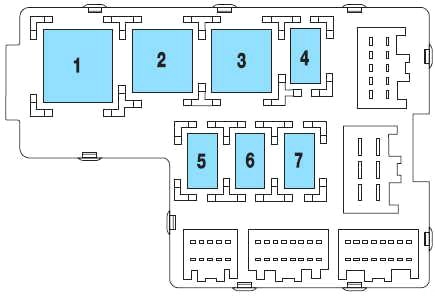

Horní část

Tyto relé se nacházejí na zadní straně panelu pojistek v kabině.

Číslo	Chráněné obvody
1	Relé směrovky
2	Odmlžování zadního
3	Relé zpožděných doplňků
4	otevřené
5	Program úspory baterie
6	otevřené
7	otevřené

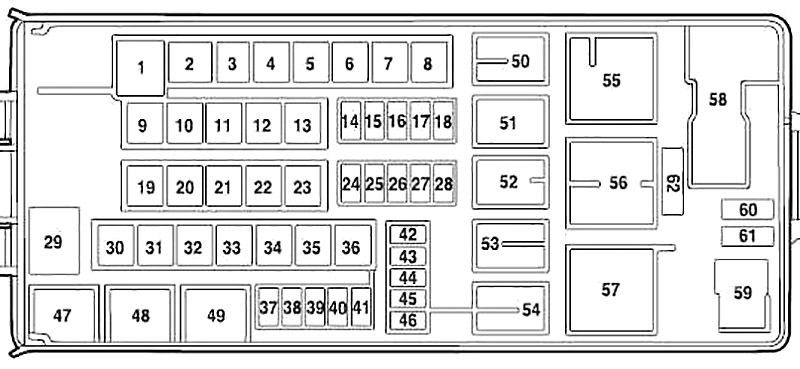

Pojistková skříňka v motorovém prostoru

Pojistková skříňka pro distribuci napájení se nachází v motorovém prostoru.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	60	PJB
2	30	BSM
3	20	Ventilátor posouvající GCC (2001-2002; pouze export)
4	30	Ohřívání zadního skla
5	40	Čerpadlo systému proti zablokování (ABS)
6	60	Příslušenství se zdržením, Elektrická okna (2004-2005), Audio (2004-2005)
7	20	Napájecí bod #2
8	30	Motor převodovky 4×4 (2004-2005)
9	20	Napájecí bod #1
10	30	Modul ABS (ventily)
11	40	PTEC (2001-2003), modul řízení systému trakce (PCM) (2004-2005)
12	50	Relé zapalování/relé startování
13	40	Baterka na tažení. Směrovky na tažení
14	10	Denní světla (DRL) (Kanada), mlhová světla (2001-2002; pouze export)
15	15	Paměť (KAPWR) (2001-2002), Paměť (PCM/DEATC/Cluster) (2003-2005), Stropní lampy (2003-2005)
16	15	Spínač světlometů (2001-2003), spínač mlhových světel (2003), světla polohy (2004-2005), automatická světla polohy (2004-2005), cívka relé mlhových světel vpředu (2004-2005)
17	20	4×4 (V-batt 2) (2001-2003)
	5	Dvě rychlosti 4×4 (cívky relé) (2004-2005)
18	20	4×4 (v-batt 1) ​​(2001-2003), PCM se spojkou s dvěma rychlostmi 4×4 (2004-2005)
19	20	Relé světel s tlumenými světly
20	30	Modul elektrické brzdy přívěsu
21	30	Motor stěrače vpředu
22	20	Lampa autovozidla; Světla s tlumenými světly
23	30	Zapalování, dioda PCM (2004-2005)
24	20	Mlhová světla vzadu (2001-2002; pouze export)
25	15	Brzda on-off (2004-2005)
26	15	Čerpadlo paliva (2001-2003)
	20	Čerpadlo paliva (2004-2005)
27	20	Světla na tažení přívěsu, ochrana na tažení přívěsu
28	20	Relé klaksonu
29	60	PJB
30	20	Motor stěrače vzadu
31	—	Nepoužívá se
32	—	Nepoužívá se

Číslo	Ampére [A]	Popis
33	30	Pomocný motor ventilátoru
34	30	Elektrická sedadla, Nastavitelné pedály
35	20	Zadní napájecí bod (2001-2002)
36	40	Motor ventilátoru
37	15	Relé spojky klimatizace / převodovky
38	15	Cívka na svíčce (2001-2003), HEGO (2004-2005), VMV (2004-2005), CMS (2004-2005), ESM (2004-2005), CVS (2004-2005)
39	15	Vstřikovače/relé palivového čerpadla
40	15	Výkon PTEC (2001-2003), výkon PCM (2004-2005)
41	15	HEGO (2001-2003), VMV (2001-2003), CMS (2001-2003), PTEC (2001-2003), Cívka na svíčce (2004-2005; pouze motor 4.6L), Cívka zapalování (2004-2005; pouze motor 4.0L)
42	10	Pravé potkávací světlo
43	10	Levé potkávací světlo
44	15	Přední mlhová světla
45	5	Spínač tlaku brzdy (2001-2002)
	2	Spínač tlaku brzdy (ABS) (2003-2005)
46	20	Dálková světla
62	30	Jistič: zpožděné příslušenství (2001-2002), elektrický spínač oken (2003-2005)
Relé
47	Relé klaksonu
48	Relé palivového čerpadla
49	Relé tlumených světel
50	Relé mlhových světel
51	Relé IVD policie
	Relé DRL (Kanada)
52	Relé spojky klimatizace
53	Přívěs vpravo
54	Přívěs vlevo
55	Relé motoru ventilátoru
56	Relé startování
57	Relé PTEC
	Relé PCM
58	Relé zapalování
59	Brzda řidiče aktivována nebo relé DRL (pouze Kanada)
Dioda
60	Dioda PCM
61	Dioda spojky klimatizace

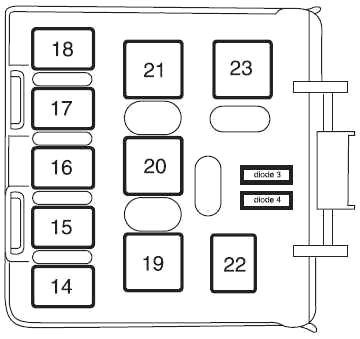

Pojistková skříňka relé

Pojistková skříňka se nachází na zadním panelu karoserie na straně spolujezdce.

Číslo	Chráněné obvody
14	Není použito
15	Couvací světla pro tažení přívěsu
16	Není použito
17	Není použito
18	Není použito
19	Světla pro tažení přívěsu
20	Nabíječka baterie pro tažení přívěsu
21	Není použito
22	Světla přiblížení
23	Není použito
Dioda
3	Není použito
4	Není použito

Pojistková skříňka relé

Pojistková skříňka relé se nachází na pravém předním blatníku, pod modulem řízení rychlosti (kanadská vozidla vybavená AdvanceTrac).

Číslo	Popis
64	Policejní vozidla vybavená AdvanceTrac®
	Motor 4×4 s dvěma rychlostmi vpravo (2004-2005)
65	Motor 4×4 s dvěma rychlostmi proti směru hodinových ručiček (2004-2005)
66	otevřené

Schéma pojistek a relé – Ford Explorer U251

Týká se vozidel vyrobených v letech:

2005, 2006, 2007, 2008, 2009, 2010.

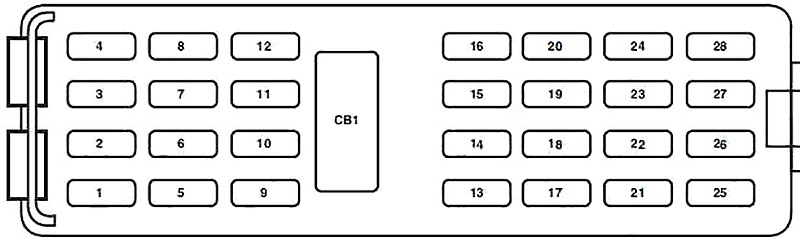

Pojistková skříňka v kabině

Panel pojistek se nachází pod přístrojovou deskou na straně řidiče. K odstranění pojistky použijte nástroj na vybírání pojistek, který je přítomen v skříňce panelu pojistek.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	20	Otevíratelná střecha, nastavitelné pedály, DSM, sedadla s pamětí, motor na bederní opěrku
2	5	Napájení mikroprocesoru
3	20	Rádio, navigační zesilovač, GPS modul
4	10	2007-2010: Diagnostický port na palubě (OBD II)
	20	2005-2006: Diagnostický port na palubě (OBD II)
5	5	Otevíratelná střecha, zadní okno s elektrickým ovládáním, podsvícení spínače zamykání dveří (2008-2010), zrcadlo s automatickým zatměním (2010), zrcadlo s mikrofonem (2008-2009)
6	20	Motor ovládání oken, odblokování/zamykání dveří
7	15	Brzdy/řízení přívěsu
8	15	Napájení spínače zapalování, pasivní protiskluzový systém (PATS), přístrojová deska
9	2	Modul řízení převodovky 6R/modul řízení systému trakce (zapalování RUN/START), relé čerpadla paliva
10	5	Relé RUN/ACC stěrače předního skla v přístrojové desce (PDB)
11	5	Startování rádia
12	5	Motor stěrače zadního skla RUN/ACC, relé nabíjení baterie přívěsu v PDB, rádio
13	15	Vyhřívané zrcadlo, zadní indikátor manuálního odmrazování klimatizace
14	20	Klakson
15	10	Couvací světla
16	10	Couvací světla přívěsu

Číslo	Ampér [A]	Popis
17	10	Modul řízení omezení, Obsazenost cestujících, lampa PAD (2006-2007)
18	10	Spínač Roll Stability Control™ (RSC) (2010), RSC (2010), modul 4×4, spínač 4×4, vyhřívaná sedadla, asistence při parkování vzadu (2010)
		Spínač IVD (2006-2009), IVD, Kompas (2006-2009), Elektrochromatické zrcadlo (2006-2009), Modul RSS (2006-2009)
19	—	Nepoužívá se
20	10	Systém klimatizace, změna brzdy, DEATC (2006-2009)
21	—	Nepoužívá se
22	15	Spínač brzdy, dvojbarevné brzdové světla, brzdové světlo umístěné nahoře, všechny směrovky
23	15	Vnitřní světla, světla pozzetto, úspora baterie, osvětlení přístrojů, HomeLink®
24	10	Přístrojová deska, kontrolka krádeže
25	15	Osvětlení pro přívěs
26	15	SPZ/světlo polohy vzadu, světla polohy vpředu, manuální klimatizace
27	15	Trikolorové brzdové světla
28	10	Kontrola klimatu
CB1	25	Automatický spínač: Elektrická okna
Následující relé se nacházejí na obou stranách panelu pojistek v kabině
Relé 1	ACC zpožděné
Relé 2	2005-2007: Odmlžování vzadu
Relé 3	2005-2007: Parkovací světla
Relé 4	2005-2007: RUN/START

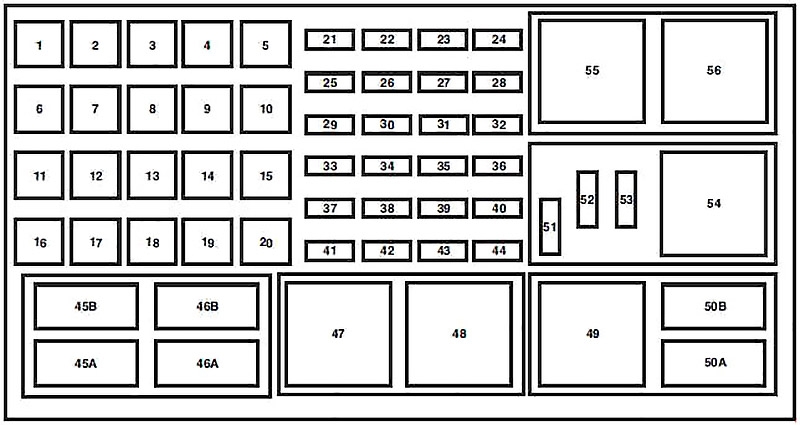

Pojistková skříňka v motorovém prostoru

Pojistková skříňka pro distribuci napájení se nachází v motorovém prostoru.

2005-2006

2007-2010

Číslo	Ampere [A]	Popis
Číslo	Ampere [A]	Popis
1	50	Napájení baterie 2 (panel pojistek v kabině)
2	50	Napájení baterie 3 (panel pojistek v kabině)
3	50	Napájení baterie 1 (panel pojistek v kabině)
4	30	Čerpadlo paliva, vstřikovače
5	30	Sedadlo třetí řada (vlevo)
6	40	2007-2010: Čerpadlo systému proti zablokování (ABS)
		2005-2006: Modul IVD
7	40	Modul řízení systému trakce (PCM)
8	—	Nepoužito
9	—	Nepoužito
10	30	Elektrické sedadlo (pravé)
11	30	Motor startování
12	30	Sedadlo třetí řada (vpravo)
13	30	Nabíječka pro přívěs
14	30	Místa paměti
	40	Místa bez paměti
15	40	Odmlžování zadní, vyhřívaná zrcátka
16	40	Motor ventilátoru předního
17	30	Elektronické brzdy přívěsu
18	30	Pomocný motor ventilátoru
19	30	2007-2010: Závodní desky
20	30	2008-2010: Motor stěrače předního
21	20	Místo napájení zadní
22	20	Subwoofer
23	20	4×4
24	10	PCM – udržovat výkon, odvětrání nádrže
25	20	Místo napájení přední/zapalovač cigaret
26	20	Modul 4×4 (pouze motor 4,6 l)
27	20	Modul převodovky 6R (pouze motor 4.6L)
28	20	Vyhřívaná sedadla
29	15	2007-2010: Světlomety (vpravo)
	20	2005-2006: Světlomety (vpravo)
30	25	Zadní stěrač
31	15	Světlomety mlhové

Číslo	Ampére [A]	Popis
32	5	2007-2010: Zrcadla elektrická
33	30	2007-2010: Ventil ABS
		2005-2006: Modul IVD
34	15	Světlomety (levé)
35	10	Spojka klimatizace
36	20	Bod napájení kontejner konzoly
37	30	2008-2010: Motor okna řidiče
		2005-2007: Stěrač přední
38	15	Převodovka 5R (pouze motor 4.0L)
39	15	Napájení PCM
40	15	Spojka ventilátoru, ventil pozitivního větrání (PCV), relé spojky klimatizace
41	15	Modul rádio satelitní, DVD, SYNC®
42	15	Spínač přetížení brzdy, elektronický ventil pro řízení par, senzor průtoku vzduchu hmotnostní, senzor kyslíku vyhřívaný v výfukových plynech (HEGO), EVR, variabilní rozdělení na vačkové hřídele (VCT)1 (pouze motor 4,6L), VCT2 (pouze motor 4,6L), CMCV (4,6 pouze motor L), senzor monitorování katalyzátoru
43	15	Cívka na svíčce (pouze motor 4,6 l), věž cívky (pouze motor 4,0 l)
44	15	Injektory
Relé
45A	Nepoužívá se
45B	2005-2007: Relé ventilátoru GCC
46A	Nepoužívá se
46B	Nepoužívá se
47	2005-2006: Relé stěrače předního
48	2005-2006: relé PCM
49	Relé čerpadla paliva
50A	Relé světel mlhových
50B	Relé spojky klimatizace
54	Relé nabíječky přívěsu
55	Relé motoru startování
55A	Relé PCM
55B	Relé stěrače předního
56	Relé ventilátoru
56A	Relé ventilátoru
56B	Relé motoru startování
Dioda
51	Nepoužívá se
52	2005-2007: Spojka klimatizace (dioda)
53	2008-2010: Spuštění integrované s jedním dotykem (OTIS) (dioda)

Schéma pojistek a relé – Ford Explorer U502

Vztahuje se na vozidla vyrobená v letech:

2010, 2011, 2012, 2013, 2014, 2015.

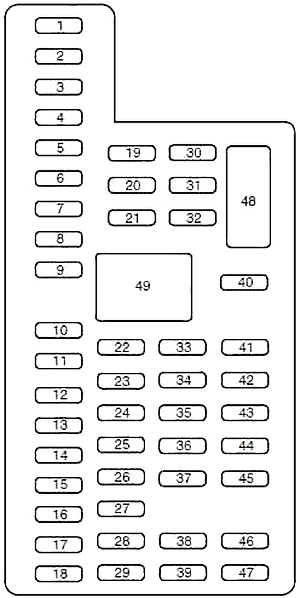

Schéma pojistkové skříňky v kabině

Panel pojistek se nachází pod a nalevo od volantu, blízko pedálu brzdy. Odstraňte kryt panelu, abyste získali přístup k pojistkám. K vyjmutí pojistky použijte nástroj na vybírání pojistek umístěný na krytu panelu pojistek.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	30	Ovládání a spouštění okna řidiče
2	15	Nepoužívá se (rezerva)
3	30	Ovládání a spouštění okna pasažéra
4	10	Vnitřní světla (stropní konzola, druhý řad, zavazadla), světlo v odkládací schránce, uvolnění sedadel v druhém a třetím řadě, osvětlení
5	20	Zesilovač
6	5	Nepoužívá se (rezerva)
7	7,5	Napájení logiky modulu paměti
8	10	Nepoužívá se (rezerva)
9	10	4-palcový displej rádia, logika zadního víka, elektronický obklad, SYNC
10	10	Pracovní relé/příslušenství (stěrače, zadní umývač), senzor deště
11	10	Přístrojová deska, heads-up displej
12	15	Vnitřní světla (stropní konzola, druhý řad, náklad), světla v zavazadlovém prostoru, LED osvětlení konzoly, osvětlení
13	15	Světla na odbočení doprava, světla polohy/brzdy přívěsu vpravo
14	15	Směrovky vlevo, světla polohy/brzdy přívěsu vlevo
15	15	Couvací světla, brzdová světla, brzdové světlo umístěné výše
16	10	Mlhová světla
17	10	Dálková světla
18	10	Osvětlení klávesnice, blokování brzdového převodového spínače, indikátor startu tlačítka Start, pasivní systém proti krádeži, probuzení modulu řízení systému přenosu, aktivace napájení zadního sedadla
19	20	Napájení modulu paměti
20	20	Zámky
21	10	Inteligentní přístup, klávesnice
22	20	Relé klaksonu
23	15	Řídicí jednotka volantu, inteligentní přístup, spínač světel
24	15	Konektor datové sběrnice, řídicí jednotka volantu

Číslo	Ampér [A]	Popis
25	15	Odemknutí zadního víka
26	5	Modul rádiové frekvence
27	20	Modul inteligentního přístupu
28	15	Spínač zapalování, spínač startování s tlačítkem
29	20	Rádio, multifunkční displej 8 palců SYNC, modul SYNC, modul globálního polohovacího systému
30	15	Přední světla na poloze
31	5	Ovladač brzdy přívěsu
32	15	Pressofusione 110 V AC, elektricky sklopné zrcadlo, elektricky ovládaná zrcátka, zdvih a spuštění předních oken jedním dotykem, osvětlení zámku dveří, osvětlení spínače paměti
33	10	Senzor klasifikace pasažérů
34	10	Monitor mrtvého úhlu, couvací kamera, systém detekce couvání, modul upozornění na opuštění jízdního pruhu, modul vyhřívání sedadel v druhém řadě
35	5	Head-up displej, senzor vlhkosti klimatizace, systém správy terénu, spínač sjezdu z kopce, senzor zapnutí spínače světlometů
36	10	2013-2015: Vyhřívaný volant
37	10	Modul řízení omezení
38	10	Automaticky stmívající zrcadlo, otevírací střecha
39	15	Kryty dálkových světlometů
40	10	Zadní světla na poloze, světla evidenčního čísla, světla na poloze přívěsu
41	7,5	Zrušení přetížení, tažení/transport
42	5	Nepoužívané (rezervní)
43	10	Nepoužívané (rezervní)
44	10	Nepoužívané (rezervní)
45	5	Nepoužívané (rezervní)
46	10	Modul klimatizace
47	15	Mlhová světla, směrovka vlevo a vpravo v zrcadle
48	30	Jistič: elektrická zadní okna, okno pasažéra, tlačítko pro spuštění (pouze na straně řidiče), spínač okna řidiče
Relé zpožděného příslušenství
49	Modul řízení karoserie

Schéma pojistkové skříňky v motorovém prostoru

Pojistková skříňka se nachází v motorovém prostoru.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	—	Nepoužívá se
2	—	Nepoužívá se
3	30	Modul řízení brzdy přívěsu
4	30	Stěrače, přední ostřikovač skla
5	50	Čerpadlo protiblokovacího systému
6	—	Nepoužívá se
7	30	Elektrické dveře
8	20	Otevřená střecha
9	20	Napájecí bod #2 (zadní konzola)
16	—	Nepoužívá se
17	40	Napájecí bod 110 V AC
18	40	Motor předního ventilátoru
19	30	Startovací motorek
20	20	Napájecí bod #1, zapalovač cigaret
21	20	Napájecí bod #3 (nákladový prostor)
22	30	Modul sedadla třetí řady
23	30	Sedadlo řidiče, paměťový modul
24	30	Nabíječka pro přívěs
26	40	Odmrazovač zadního skla, vyhřívaná zrcátka
27	20	Napájecí bod (konzola)
28	30	Sedadla s klimatizací
29	40	2013-2015: Ventilátor chlazení motoru #1 s vysokým výkonem, Ventilátor chlazení motoru #1 a hlavní pojistka při nízké rychlosti
30	40	2013-2015: Ventilátor chlazení motoru #2, rychlá pojistka
31	25	2013-2015: Ventilátor chlazení motoru #1 a #2 sekundární pojistka při nízké rychlosti
39	40	Pomocný motor ventilátoru
40	—	Nepoužívá se
41	30	2014-2015: Vyhřívaná sedadla druhé řady
42	30	Sedadlo spolujezdce
43	40	Ventily protiblokovacího systému
45	5	Senzor deště
46	—	Nepoužívá se
47	—	Nepoužívá se
48	—	Nepoužívá se
49	—	Nepoužívá se
50	15	Vyhřívaná zrcátka
51	—	Nepoužívá se
56	15	2012-2015: Modul řízení převodovky
57	20	Levé světlomety s vysokou intenzitou
58	10	Senzor alternátoru
59	10	Spínač/zastavení brzdy
60	10	Světla couvání pro přívěs
61	20	Uvolnění sedadla ve druhé řadě
62	10	Spojka klimatizace
63	15	Brzdová světla/brzdění přívěsu
64	15	Zadní stěrače
65	30	Palivové čerpadlo
67	20	Výkon vozidla #2 (komponenty systému převodovky související s emisemi)
68	20	2013-2015: Výkon vozidla #4 (zapalovací cívky)
	15	2010-2012: Výkon vozidla #4 (zapalovací cívky)
69	20	2013-2015: Výkon vozidla #1 (modul řízení systému převodovky)

Číslo	Ampéry [A]	Popis
15	2010-2012: Výkon vozidla #1 (modul řízení systému přenosu)
70	10	Výkon vozidla #3 (cívka), modul pohonu všech kol, řízení kompresoru klimatizace variabilní
71	—	Nepoužívá se
72	—	Nepoužívá se
73	—	Nepoužívá se
74	—	Nepoužívá se
75	—	Nepoužívá se
76		Nepoužívá se
78	20	Pravé světlomety s vysokou intenzitou
79	5	Adaptivní tempomat
80	—	Nepoužívá se
81	—	Nepoužívá se
82	15	Zadní těsnění
83	—	Nepoužívá se
84	20	Osvětlení pro přívěs
85	—	Nepoužívá se
86	7,5	Napájení udržování modulu řízení systému přenosu, relé modulu řízení systému přenosu, elektroventil pro odvodnění nádrže
87	5	Cívka relé startování/zapalování
89	5	Přední, cívka relé ventilátoru, elektronický modul asistence řízení
90	10	Modul řízení systému přenosu, modul řízení převodovky, modul řízení motoru (motor 2,0 l)
91	10	Adaptivní tempomat
92	10	Modul protiblokovacího systému, Plant EVAC a plnění
93	5	Motor zadního ventilátoru, odmrazovač zadního skla, relé nabíjení baterie přívěsu
94	30	Panel pojistek kabina – startování/zapalování
95	—	Nepoužívá se
96	—	Nepoužívá se
97	—	Nepoužívá se
Relé
10	Relé uvolnění zadního sedadla třetí řady
11	Relé odmrazování zadního okna
12	Relé nabíjení baterie přívěsu
13	Relé motoru startování
14	2013-2015: Ventilátor chlazení motoru #2 relé s vysokou rychlostí
15	Relé palivové pumpy
25	Nepoužívá se
32	Pomocné relé motoru ventilátoru
33	2013-2015: Ventilátor chlazení motoru #1 a #2 relé s nízkou rychlostí #2
34	Relé motoru ventilátoru
35	2013-2015: Ventilátor chlazení motoru #1, relé s vysokou rychlostí, ventilátor chlazení motoru #1 a relé s nízkou rychlostí #1
36	Nepoužívá se
37	Pravé relé brzdových světel/reverzního světla přívěsu
38	Rezervní relé pro tažení přívěsu
44	Relé zadního stěrače
52	Nepoužívá se
53	Levé relé brzdových světel/směrovky přívěsu
54	Nepoužívá se
55	Relé stěrače
66	Relé modulu řízení systému přenosu
77	Relé parkovacích světel přívěsu
88	Relé startování/zapalování
98	Relé spojky klimatizace

Ford Explorer – schéma pojistkové skříňky

Rok výroby: 2016.

Kabina

Panel pojistek se nachází pod a vlevo od volantu, blízko brzdového pedálu.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	10 A	Světlomety; Program úspory baterie.
2	7,5A	Spínač sedadla s pamětí (bederní opěrka).
3	20A	Relé odblokování řídicího modulu.
4	5A	Elektronický ovladač brzdového systému aftermarket.
5	20A	Modul vyhřívaného zadního sedadla.
6	—	Nepoužívá se.
7	—	Nepoužívá se.
8	—	Nepoužívá se.
9	—	Nepoužívá se.
10	5A	Klávesnice bez klíče Securicode™; Zadní dveře bez rukou.
11	5A	Modul klimatizace vzadu.
12	7,5A	Modul klimatizace vpředu.
13	7,5A	Přístrojová deska; Inteligentní datové připojení; Modul ovládání sloupku řízení.
14	—	Nepoužívá se.
15	10 A	Napájení inteligentního datového připojení; Displej heads-up.
16	—	Nepoužívá se.
17	5A	Elektronický panel dokončení.
18	5A	Spínač aktivovaný tlačítkem; Zapalování; Zámek klíčů.

Číslo	Ampéry [A]	Popis
19	7,5 A	Spínač řízení převodu (tažení).
20	—	Nepoužito.
21	5A	Spínač správy terénu; Displej heads-up; Senzor vlhkosti.
22	5A	Senzor klasifikace cestujících.
23	10 A	Zpožděné napájení příslušenství; Elektrická okna; Otevírací střecha; Relé sklopného zrcátka; Měnič stejnosměrného proudu; Osvětlení spínače okna/otevírací střechy.
24	20A	Relé centrálního zamykání.
25	30A	Motor inteligentního předního skla na levé straně; Modul zóny dveří.
26	30A	Motor inteligentního předního skla na pravé straně; Modul zóny dveří.
27	30A	Panoramatická střecha.
28	20A	Zesilovač Sony -10 kanálů.
29	30A	Zesilovač Sony -14 kanálů.
30	—	Nepoužito.
31	—	Nepoužito.
32	10 A	SYNC; Modul GPS; Displej; Přijímač rádiových frekvencí.
33	20A	Rádio.
34	30A	Relé startování.
35	5A	Modul řízení imobilizéru.
36	15 A	Modul upozornění na opuštění jízdního pruhu; Automatická světla; Zrcátka EC; Vyhřívaná zadní sedadla.
37	20A	Vyhřívaný volant.
38	30A	Motor levého předního skla; Motory elektrických zadních skel.

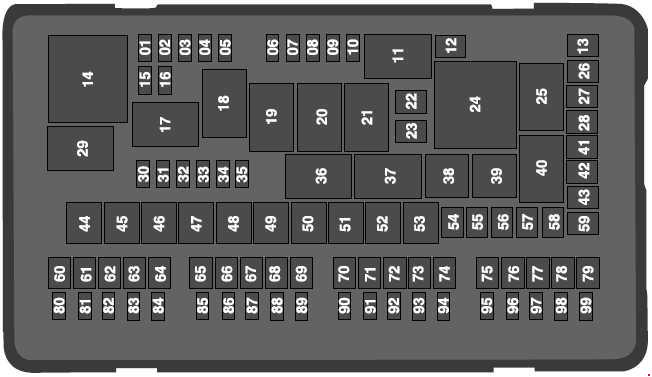

Motorový prostor

Elektrické schéma se nachází v motorovém prostoru.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	20A	Napájení řídicí jednotky systému pohonu.
2	20A	Emise motoru (MIL).
3	20A	Cívka relé pro ovládání spojky klimatizace; VAC; Aktivní mřížky.
4	20A	Zapalovací cívky.
5	—	Nepoužívá se.
6	—	Nepoužívá se.
7	—	Nepoužívá se.
8	—	Nepoužívá se.
9	—	Nepoužívá se.
10	15A	Vyhřívaná zrcátka.
11	—	Elektronický ventilátor chlazení pravá strana 3 relé.
12	40A	Vyhřívané zadní sklo.
13	—	Nepoužívá se.
14	—	Relé řídicí jednotky systému pohonu.
15	20A	Napájení relé klaksonu.
16	10 A	Napájení relé spojky klimatizace.
17	—	Relé vyhřívaného zadního skla a vyhřívaných zrcátek.
18	—	Relé motoru zadního ventilátoru.
19	—	Nepoužívá se.
20	—	Relé chladicího ventilátoru levá strana.
21	—	Série chladicích ventilátorů/relé paralelně.
22	25A	Elektronické relé ventilátoru 2.
23	—	Nepoužívá se.
24	—	Nepoužívá se.
25	—	Nepoužívá se.
26	30A	Ventily protiblokovacího systému.
27	30A	Napájení relé nabíjení baterie přívěsu.
28	—	Nepoužívá se.
29	—	Relé startování.
30	—	Nepoužívá se.
31	10 A	Elektrický posilovač řízení.
32	10 A	Modul protiblokovacího systému.
33	10 A	Modul řízení systému pohonu (ISPR).
34	10 A	Systém informování o mrtvém úhlu; Adaptivní tempomat; Přední kamera; Zadní kamera.
35	—	Nepoužívá se.
36	—	Relé motoru ventilátoru.
37	—	Relé nabíjení baterie přívěsu.
38	—	Relé spojky kompresoru klimatizace.
39	—	Relé klaksonu.
40	—	Nepoužívá se.
41	40A	Motor zadního ventilátoru.
42	—	Nepoužívá se.
43	40A	Motor předního ventilátoru.
44	50A	Bus modulu kvality napětí.
45	40A	Elektronické relé ventilátoru 1.
46	30A	Regulátor brzdy přívěsu pro tažení.
47	—	Nepoužívá se.
48	50A	Bus RP1 modulu řízení karoserie.
49	—	Nepoužívá se.

Číslo	Ampéry [A]	Popis
50	50A	Bus RP2 modulu řízení karoserie.
51	50A	Elektronické relé ventilátoru 3.
52	60A	Čerpadlo protiblokovacího systému.
53	—	Nepoužívá se.
54	—	Nepoužívá se.
55	—	Nepoužívá se.
56	40A	Invertor.
57	—	Nepoužívá se.
58	—	Nepoužívá se.
59	—	Nepoužívá se.
60	20A	Bod napájení (kontejner v přední konzole).
61	—	Nepoužívá se.
62	20A	Bod napájení (přístrojová deska).
63	30A	Palivové čerpadlo.
64	—	Nepoužívá se.
65	20A	Bod napájení (2. řada) (bez USB nabíječky).
66	—	Nepoužívá se.
67	20A	Bod napájení (nákladní prostor).
68	—	Nepoužívá se.
69	30A	Elektrické dveře.
70	20A	Brzdová světla a směrovky na levé a pravé straně pro tažení přívěsu.
71	—	Nepoužívá se.
72	30A	Vyhřívaná/chlazená sedadla.
73	30A	Modul sedadla řidiče; Napájení sedadla řidiče.
74	30A	Napájení sedadla spolujezdce.
75	30A	Motor předního stěrače.
76	—	Nepoužívá se.
77	—	Nepoužívá se.
78	30A	Relé elektrického modulu sklopného sedadla třetí řady.
79	30A	Relé startovacího motoru.
80	—	Nepoužívá se.
81	10 A	Relé nouzového světla pro tažení přívěsu.
82	—	Nepoužívá se.
83	10 A	Spínač/zámek brzdy.
84	—	Nepoužívá se.
85	5A	USB nabíječka druhé řady (pokud je součástí vybavení).
86	—	Nepoužívá se.
87	—	Nepoužívá se.
88	—	Nepoužívá se.
89	—	Nepoužívá se.
90	—	Nepoužívá se.
91	—	Nepoužívá se.
92	15 A	Multi-kontrolní relé modulu sedadla.
93	10 A	Senzor alternátoru.
94	15A	Relé zadního stěrače.
95	15A	Relé zadního stěrače.
96	10 A	Napájení cívky relé modulu řízení systému pohonu.
97	5A	Senzor deště.
98	20A	Motory sedadel ve druhé řadě.
99	20A	Relé světel polohy pro tažení přívěsu.

Ford Explorer – schéma pojistky

Rok výroby: 2017.

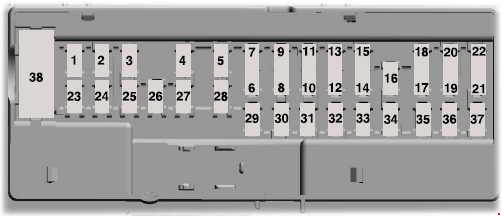

Kabina

Panel pojistek se nachází pod a nalevo od volantu, blízko brzdového pedálu.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	10 A	Žárovky požadavku. Program úspory baterie.
2	7,5A	Spínač sedadla s pamětí (bederní podpora).
3	20A	Relé odblokování modulu řízení.
4	5A	Modul řízení brzdy aftermarket.
5	20A	Modul vyhřívaného sedadla vzadu.
6	—	Nepoužívá se.
7	—	Nepoužívá se.
8	—	Nepoužívá se.
9	—	Nepoužívá se.
10	5A	Klávesnice bez klíče Securicode™; Dveře bez rukou.
11	5A	Modul klimatizace vzadu.
12	7,5A	Modul klimatizace vpředu.
13	7,5A	Přístrojová deska; Inteligentní datové připojení; Modul řízení sloupku řízení.
14	10 A	Modul rozšířeného napájení.
15	10 A	Napájení inteligentního datového připojení; Displej heads-up.
16	—	Nepoužívá se.
17	5A	Elektronická dokončovací deska.
18	5A	Spínač aktivovaný tlačítkem; Zapalování; Zámek klíčů.

Číslo	Ampéry [A]	Popis
19	7,5 A	Spínač kontroly převodovky.
20	—	Nepoužívá se.
21	5A	Spínač správy terénu; Heads-up displej; Senzor vlhkosti.
22	5A	Senzor klasifikace cestujících.
23	10 A	Napájení příslušenství se zpožděním; Elektrická okna; Otevírací střecha; Relé sklopného zrcátka; Měnič stejnosměrného proudu; Osvětlení spínače okna/otevírací střechy.
24	20A	Relé centrálního zamykání.
25	30A	Motor inteligentního předního skla na levé straně; Modul zóny dveří.
26	30A	Motor inteligentního předního skla na pravé straně; Modul zóny dveří.
27	30A	Otevírací střecha.
28	20A	Zesilovač Sony -10 kanálů.
29	30A	Zesilovač Sony -14 kanálů.
30	—	Nepoužívá se.
31	—	Nepoužívá se.
32	10 A	SYNC; GPS modul; Displej; Přijímač rádiových frekvencí.
33	20A	Rádio.
34	30A	Relé startování/zapalování.
35	5A	Modul kontroly omezení; Rozšířený napájecí modul.
36	15 A	Modul upozornění na opuštění jízdního pruhu; Automatická světla; EC zrcátka; Vyhřívaná zadní sedadla.
37	20A	Vyhřívaný volant.
38	30A	Motor levého předního skla; Motory elektrických oken vzadu.

Komora motoru

Elektrické schéma se nachází v komoře motoru.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	20A	Napájení řídicí jednotky systému pohonu.
2	20A	Emise motoru (MIL).
3	20A	Vinutí relé řízení spojky klimatizace; VAC; Aktivní žaluzie chladiče.
4	20A	Vinutí zapalování.
5	—	Nepoužívá se.
6	—	Nepoužívá se.
7	—	Nepoužívá se.
8	—	Nepoužívá se.
9	—	Nepoužívá se.
10	15A	Vyhřívaná zrcátka.
11	—	Elektronický ventilátor chlazení pravá strana 3 relé.
12	40A	Vyhřívané zadní sklo.
13	—	Nepoužívá se.
14	—	Relé řídicí jednotky systému pohonu.
15	20A	Napájení relé klaksonu.
16	10 A	Napájení relé spojky klimatizace.
17	—	Relé vyhřívaného zadního skla a vyhřívaných zrcátek.
18	—	Relé motoru zadního ventilátoru.
19	—	Nepoužívá se.
20	—	Relé ventilátoru chlazení levá strana.
21	—	Série ventilátorů chlazení/relé paralelně.
22	25A	Elektronické relé ventilátoru 2.
23	—	Nepoužívá se.
24	—	Nepoužívá se.
25	—	Nepoužívá se.
26	30A	Ventily protiblokovacího systému.
27	30A	Napájení relé nabíjení baterie přívěsu.
28	—	Nepoužívá se.
29	—	Relé startování/zapalování.
30	—	Nepoužívá se.
31	10 A	Elektrický posilovač řízení.
32	10 A	Modul protiblokovacího systému.
33	10 A	Modul řízení systému pohonu (ISPR).
34	10 A	Systém informování o mrtvém úhlu; Adaptivní tempomat; Přední kamera; Zadní kamera.
35	—	Nepoužívá se.
36	—	Relé motoru ventilátoru.
37	—	Relé nabíjení baterie přívěsu.
38	—	Relé spojky kompresoru klimatizace.
39	—	Relé klaksonu.
40	—	Nepoužívá se.
41	40A	Motor zadního ventilátoru.
42	—	Nepoužívá se.
43	40A	Motor předního ventilátoru.
44	50A	Bus modulu kvality napětí.
45	40A	Elektronické relé ventilátoru 1.
46	30A	Regulátor brzdy přívěsu pro tažení.
47	—	Nepoužívá se.
48	50A	Bus RP1 modulu řízení karoserie.
49	—	Nepoužívá se.

Číslo	Ampéry [A]	Popis
50	50A	Bus RP2 modulu řízení karoserie.
51	50A	Elektronické relé ventilátoru 3.
52	60A	Čerpadlo protiblokovacího systému.
53	—	Nepoužívá se.
54	—	Nepoužívá se.
55	—	Nepoužívá se.
56	40A	Invertor.
57	—	Nepoužívá se.
58	—	Nepoužívá se.
59	—	Nepoužívá se.
60	20A	Místo napájení (kontejner v přední konzole).
61	—	Nepoužívá se.
62	20A	Místo napájení (přístrojová deska).
63	30A	Palivové čerpadlo.
64	—	Nepoužívá se.
65	20A	Místo napájení (2. řada) (bez USB nabíječky).
66	—	Nepoužívá se.
67	20A	Místo napájení (naložená oblast).
68	—	Nepoužívá se.
69	30A	Elektrické dveře.
70	15 A	Stop světla a směrovky na levé a pravé straně pro tažení přívěsu.
71	—	Nepoužívá se.
72	30A	Vyhřívaná/chlazená sedadla.
73	30A	Modul sedadla řidiče; Napájení sedadla řidiče.
74	30A	Napájení sedadla spolujezdce.
75	30A	Motor předního stěrače.
76	—	Nepoužívá se.
77	—	Nepoužívá se.
78	30A	Relé elektrického modulu sklopného sedadla třetí řady.
79	30A	Relé startovacího motoru.
80	—	Nepoužívá se.
81	10 A	Relé nouzového světla pro tažení přívěsu.
82	—	Nepoužívá se.
83	10 A	Spínač/zastavení brzdy.
84	—	Nepoužívá se.
85	5A	USB nabíječka druhé řady (pokud je součástí vybavení).
86	—	Nepoužívá se.
87	—	Nepoužívá se.
88	—	Nepoužívá se.
89	—	Nepoužívá se.
90	—	Nepoužívá se.
91	—	Nepoužívá se.
92	15 A	Multi-kontrolní relé modulu sedadla.
93	10 A	Senzor alternátoru.
94	15A	Relé zadního stěrače.
95	15A	Relé zadního stěrače.
96	10 A	Napájení cívky relé modulu řízení pohonného systému.
97	5A	Senzor deště.
98	20A	Motory sedadel ve druhé řadě.
99	20A	Relé světel polohy pro tažení přívěsu.

Ford Explorer – schéma pojistky

Rok výroby: 2018, 2019.

Kabina

Panel pojistek se nachází pod a nalevo od volantu, blízko brzdového pedálu.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	10 A	2018: Světla požadavku; Program úspory baterie; 2019: Nepoužívá se.
2	7,5A	Spínač sedadla s pamětí (lumbální podpora).
3	20A	Relé odemknutí modulu.
4	5A	Kontrolér elektronické brzdy na sekundárním trhu.
5	20A	Modul vyhřívaného zadního sedadla.
6	—	Nepoužívá se.
7	—	Nepoužívá se.
8	—	Nepoužívá se.
9	—	Nepoužívá se.
10	5A	Integrovaný modem. Bezručkový zvedák.
11	5A	Modul klimatizace vzadu; Klávesnice bez klíče Securicode™; Modul zadních dveří.
12	7,5A	Modul klimatizace vpředu.
13	7,5A	Přístrojová deska; Inteligentní datové připojení; Modul řízení sloupku řízení.
14	10 A	Rozšířený napájecí modul.
15	10 A	Napájení inteligentního datového připojení; Displej heads-up.
16	—	Nepoužívá se.
17	5A	Elektronický obkladový panel.
18	5A	Spínač aktivovaný tlačítkem; Zapalování; Zámek klíče.

Číslo	Ampéry [A]	Popis
19	7,5A	Spínač řízení převodu.
20	—	Nepoužívá se.
21	5A	Spínač správy terénu; Displej heads-up; Senzor vlhkosti.
22	5A	Senzor klasifikace pasažérů.
23	10 A	Napájení příslušenství s oneskorením; Elektrická okna; Otevírací střecha; Relé sklopného zrcátka; Měnič stejnosměrného proudu; Osvětlení spínače okna/otevírací střechy.
24	20A	Relé centrálního zamykání.
25	30A	Motor inteligentního předního skla na levé straně; Modul zóny dveří.
26	30A	Motor inteligentního předního skla na pravé straně; Modul zóny dveří.
27	30A	Otevírací střecha.
28	20A	Zesilovač Sony -10 kanálů.
29	30A	Zesilovač Sony -14 kanálů.
30	—	Nepoužívá se.
31	—	Nepoužívá se.
32	10 A	Modul SYNC; Modul GPS; Displej; Přijímač rádiových frekvencí.
33	20A	Rádio.
34	30A	Relé startovacího motoru.
35	5A	Modul řízení omezení; Rozšířený napájecí modul.
36	15 A	Modul upozornění na opuštění jízdního pruhu; Automatická světla; EC zrcátka; Vyhřívaná zadní sedadla.
37	20A	Vyhřívaný volant.
38	30A	Motor levého předního skla; Motory elektrických zadních oken.

Motor

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	20A	Výkon řídicí jednotky systému pohonu.
2	20A	Emise motoru (MIL).
3	20A	Spirála relé řízení spojky klimatizace; Kompresor klimatizace variabilní; Aktivní žaluzie.
4	20A	Zapalovací cívky.
5	—	Nepoužívá se.
6	—	Nepoužívá se.
7	—	Nepoužívá se.
8	—	Nepoužívá se.
9	—	Nepoužívá se.
10	15A	Vyhřívaná zrcátka.
11	—	2018: Pravý elektronický ventilátor 3 relé. 2019: Nepoužívá se
12	40A	Vyhřívané zadní sklo.
13	—	Nepoužívá se.
14	—	Relé řídicí jednotky systému pohonu.
15	20A	Výkon relé klaksonu.
16	10 A	Napájení relé spojky klimatizace.
17	—	Relé vyhřívaného zadního skla a vyhřívaných zrcátek.
18	—	Relé motoru zadního ventilátoru.
19	—	Nepoužívá se.
20	—	Relé chlazení ventilátoru na levé straně.
21	—	Série chladicích ventilátorů/paralelní relé.
22	25 A	Elektronické relé ventilátoru 2.
23	—	Nepoužívá se.
24	—	2018: Nepoužívá se. 2019: Pravý elektronický ventilátor 3 relé
25	—	Nepoužívá se.
26	30A	Ventily protiblokovacího systému.
27	30A	Výkon relé nabíjení baterie přívěsu.
28	—	Nepoužívá se.
29	—	Relé startovacího motoru.
30	—	Nepoužívá se.
31	10 A	Elektrický posilovač řízení.
32	10 A	Modul protiblokovacího systému.
33	10 A	Modul řízení systému pohonu (poloha spínače zapalování – práce).
34	10 A	Systém informování o mrtvém úhlu; Adaptivní tempomat; Přední kamera; Zadní kamera.
35	—	Nepoužívá se.
36	—	Relé motoru ventilátoru.
37	—	Relé nabíjení baterie přívěsu.
38	—	Relé spojky kompresoru klimatizace.
39	—	Relé klaksonu.
40	—	Nepoužívá se.
41	40A	Motor zadního ventilátoru.
42	—	Nepoužívá se.
43	40A	Motor předního ventilátoru.
44	50A	Bus modulu kvality napětí.
45	40A	Elektronické relé ventilátora 1.
46	30A	Kontrolér brzdy přívěsu pro tažení.
47	—	Nepoužívá se.
48	50A	Bus RP1 modulu řízení karoserie.
49	—	Nepoužívá se.

Číslo	Ampéry [A]	Popis
50	50A	Bus RP2 modulu řízení karoserie.
51	50A	Elektronické relé ventilátora 3.
52	60A	Čerpadlo protiblokovacího systému.
53	—	Nepoužívá se.
54	—	Nepoužívá se.
55	—	Nepoužívá se.
56	40A	Invertor.
57	—	Nepoužívá se.
58	—	Nepoužívá se.
59	—	Nepoužívá se.
60	20A	Místo napájení (nádoba v přední konzole).
61	—	Nepoužívá se.
62	20A	Místo napájení (přístrojová deska).
63	30A	Palivové čerpadlo.
64	—	Nepoužívá se.
65	20A	Místo napájení (2. řada) (bez USB nabíječky).
66	—	Nepoužívá se.
67	20A	Místo napájení (nákladní prostor).
68	—	Nepoužívá se.
69	30A	Elektrické dveře.
70	15 A	Brzdová světla a směrovky vlevo a vpravo pro tažení přívěsu.
71	—	Nepoužívá se.
72	30A	Vyhřívaná/chlazená sedadla.
73	30A	Modul sedadla řidiče; Napájení sedadla řidiče.
74	30A	Napájení sedadla spolujezdce.
75	30A	Motor předního stěrače.
76	—	Nepoužívá se.
77	—	Nepoužívá se.
78	30A	Relé elektrického modulu sklopného sedadla třetí řady.
79	30A	Relé startovacího motoru.
80	—	Nepoužívá se.
81	10 A	Relé nouzového světla pro tažení přívěsu.
82	20A	2018: Nepoužívá se. 2019: Zámek sloupku řízení (pokud je součástí vybavení).
83	10 A	Spínač/zádržný mechanismus brzdy.
84	—	Nepoužívá se.
85	5A	USB nabíječka druhé řady (pokud je součástí vybavení).
86	—	Nepoužívá se.
87	—	Nepoužívá se.
88	—	Nepoužívá se.
89	—	Nepoužívá se.
90	—	Nepoužívá se.
91	—	Nepoužívá se.
92	15A	Multicolorové relé modulu sedadla.
93	10 A	Senzor alternátoru.
94	15A	Relé zadního stěrače.
95	15A	Relé zadního stěrače.
96	10 A	Napájení cívky relé modulu řízení systému pohonu.
97	5A	Senzor deště.
98	20A	Motory sedadel ve druhé řadě.
99	20A	Relé světel polohy pro tažení přívěsu.

Ford Explorer – schéma pojistky

Rok výroby: 2020, 2021.

Pojistky zapalovače cigaret (zásuvky napájení) ve Ford Explorer jsou pojistky 2(přední), 33(zavazadlový prostor) v pojistkové skříňce v motorovém prostoru.

Vozy vyrobené od 08.04.2019

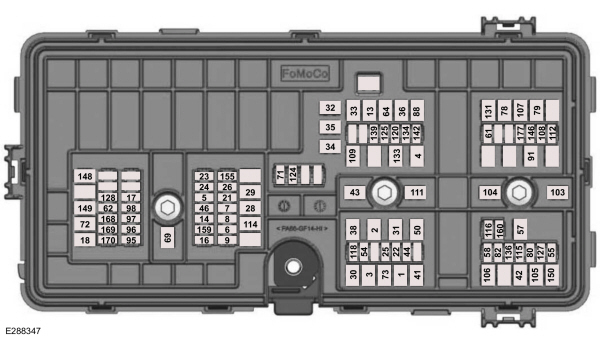

Pojistková skříňka v motorovém prostoru

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	40A	Modul řízení systémů karoserie – napájení baterie 1.
2	20A	Přípojka napájení v hlavní konzole.
3	40A	Modul řízení systémů karoserie – napájení baterie 2.
4	30A	Palivové čerpadlo.
5	5A	Pomocné napájení modulu řízení pohonné jednotky.
6	20A	Napájení modulu řízení pohonné jednotky.
7	20A	Elektromagnet ventilu pro odvod par paliva; Modul řízení par paliva; Systém obnovy tepla z výfukových plynů (hybridní vozidlo); Ventil pro kontrolu tlaku v nádrži paliva (hybridní vozidlo); Ventil pro doplnění paliva (hybridní vozidlo s možností nabíjení ze sítě); Ventil pro blokování par; Lambda sonda univerzální 11; Lambda sonda univerzální 21; Senzor fungování katalyzátoru 12; Senzor fungování katalyzátoru 22; Ventil pro odvod par paliva.
8	20A	Cívka relé ventilátoru chlazení; Pojistková skříňka odpojení baterie; Čerpadlo oleje převodovky; Pomocné čerpadlo chladicí kapaliny; Kryt nádrže paliva (hybridní vozidlo); Ventil pro obcházení chladicí kapaliny; Aktivní obrazovky mřížky vstupu vzduchu.
9	20A	Cívky zapalování.
13	40A	Relé motoru předního ventilátoru.
14	15A	Čerpadlo oleje převodovky; Spojka variabilního kompresoru systému klimatizace; Pomocná čerpadla (hybridní vozidlo).
16	15A	Napájení relé čerpadla kapaliny pro mytí předního a zadního skla.
17	5A	Indikátor stavu nabíjení (hybridní vozidlo)
18	30A	Motor startování.
21	10A	Motory pro nastavení světlometů; Adaptivní světlomety.
22	10A	Elektrický systém asistence řízení.
23	10A	Modul brzdového systému, který zabraňuje zablokování kol během brzdění s integrovanou parkovací brzdou.
24	10A	Modul řízení pohonné jednotky; Modul řízení hybridního systému.
25	10A	Senzor kvality vzduchu; 360stupňová kamera se systémem asistence při parkování; Zadní kamera; Systém monitorování mrtvého úhlu; Modul adaptivního tempomatu.
26	15A	Modul řízení převodovky.
28	40A	Ventily brzdového systému, který zabraňuje zablokování kol během brzdění s integrovanou parkovací brzdou.
29	60A	Čerpadlo brzdového systému, který zabraňuje zablokování kol během brzdění s integrovanou parkovací brzdou.
30	30A	Modul sedadla řidiče.
31	30A	Motor sedadla spolujezdce.
32	20A	Přípojka napájení uvnitř multimediálního systému.
33	20A	Přípojka napájení v zadním nákladním prostoru.
34	20A	Přípojka napájení na konci konzoly.
35	20A	Přípojka napájení 4.
36	40A	Invertor.
38	30A	Modul sedadla se systémem vyhřívání a klimatizace.
41	30A	Modul elektrických zadních dveří.
42	30A	Modul řízení brzdy přívěsu.
43	60A	Modul řízení systémů karoserie.
44	10A	Spínač/aktivátor brzdy.
46	15A	Modul řízení nabíjení baterie (hybridní vozidlo)
50	40A	Vyhřívané zadní sklo.
54	20A	Vyhřívaný volant.
55	20A	Světla parkování přívěsu.
57	30A	Nabíjení baterie přívěsu.
58	10A	Světla couvání přívěsu.
61	15A	Modul sedadla s více konturami.
62	15A	Čerpadlo pro mytí světlometů.
64	40A	Modul pohonu všech kol.
69	30A	Motor předního stěrače.
71	15A	Motor zadního stěrače.

Číslo	Ampéry [A]	Popis
72	20A	Není používáno (rezervní).
73	30A	Modul dveří řidiče.
78	50A	Vyhřívání předního skla, levá strana.
79	50A	Vyhřívání předního skla, pravá strana.
80	20A	Tažné zařízení.
82	20A	Není používáno (rezervní).
88	20A	Motor zadního ventilátora.
91	20A	Modul osvětlení přívěsu.
95	15A	Modul řízení zapalování integrovaný (hybridní vozidlo).
96	15A	Není používáno (rezervní).
97	10A	Elektrická klimatizace (hybridní vozidlo); Vyhřívač s vysokým napětím s pozitivním teplotním koeficientem (hybridní vozidlo).
98	10A	Proporcionální ventil chladiva – trakční baterie (hybridní vozidlo).
103	50A	Není používáno (rezervní).
104	50A	Není používáno (rezervní).
105	40A	Není používáno (rezervní).
106	40A	Není používáno (rezervní).
107	40A	Není používáno (rezervní).
108	20A	Není používáno (rezervní).
109	30A	Modul dveří spolujezdce.
111	30A	Napájení systému monitorování napětí modulu řízení systémů karoserie.
112	20A	Není používáno (rezervní).
114	50A	Není používáno (rezervní).
115	20A	Zesilovač.
116	5A	Není používáno (rezervní).
118	30A	Vyhřívaná sedadla ve druhé řadě.
120	15A	Přesné palivové vstřikovače.
124	5A	Senzor deště.
125	5A	Inteligentní USB nabíječka 1.
127	20A	Zesilovač.
128	15A	Není používáno (rezervní).
131	40A	Modul elektricky sklopného sedadla.
133	15A	Parkování vyhřívaných stěračů.
134	10A	Domácí audio-video systém.
136	20A	Není používáno (rezervní).
139	5A	Inteligentní USB nabíječka 2.
142	5A	Kamery na cestě.
146	15A	Elektronický modul řízení baterie.
148	30A	Modul levého světlometu.
149	30A	Modul pravého světlometu.
150	40A	Není používáno (rezervní).
155	25A	Modul řízení převodovky (hybridní vozidlo).
159	15A	DC/DC invertor (hybridní vozidlo).
160	10A	Není používáno (rezervní).
168	20A	Konektor pro odpojení servisního nízkého napětí.
169	10A	Čerpadlo chladicí kapaliny (hybridní vozidlo).
170	10A	Čerpadlo chladiva – trakční baterie (hybridní vozidlo).   Siréna upozornění pro chodce (hybridní vozidlo).
177	10A	Není používáno (rezervní).

Pojistková skříňka v kabině

Pojistková skříňka se nachází pod přístrojovou deskou na levé straně sloupku řízení.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	—	Nepoužívá se.
2	10A	Otevírací střecha; ERA-GLONAS; eCall; Modul řídicí jednotky telematického systému; Invertor; Skupina spínačů ve dveřích řidiče.
3	7,5A	Spínač paměti pro nastavení sedadla; Modul bezdrátového nabíjení příslušenství; Spínače sedadel.
4	20A	Nepoužívá se (rezervní).
5	—	Nepoužívá se.
6	10A	Nepoužívá se.
7	10A	Napájení diagnostického smart konektoru.
8	5A	Modem řídicí jednotky telematického systému; Modul ovládání funkce otevírání/zavírání zadních dveří bez použití rukou; Modul elektrických zadních dveří.
9	5A	Spínač klávesnice; Systém klimatizace vzadu.
10	—	Nepoužívá se.
11	—	Nepoužívá se.
12	7,5A	Hlava klimatizace; Modul změny převodového stupně.
13	7,5A	Modul ovládání sloupku řízení; Diagnostický smart konektor; Sada směrovek.
14	15A	Nepoužívá se (rezervní).
15	15A	SYNC; Integrovaný ovládací panel.
16	—	Nepoužívá se.
17	7,5A	Modul ovládání světlometů.
18	7,5A	Nepoužívá se (rezervní).

Číslo	Ampéry [A]	Popis
19	5A	Spínač světlometů; Tlačítko spínače startování.
20	5A	Spínač startování; Modul řídicí jednotky systému telematiky; Elektromagnetický ventil blokování klíče.
21	5A	Nepoužívá se.
22	5A	Nepoužívá se (rezervní).
23	30A	Nepoužívá se (rezervní).
24	30A	Otevírací střecha.
25	20A	Nepoužívá se (rezervní).
26	30A	Nepoužívá se (rezervní).
27	30A	Nepoužívá se (rezervní).
28	30A	Nepoužívá se (rezervní).
29	15A	Nepoužívá se (rezervní).
30	5A	Konektor brzdy přívěsu.
31	10A	Spínač řízení jízdy v terénu; Spínač výběru režimu jízdy; Modul vysílač-přijímač.
32	20A	Modul řízení audio systému.
33	—	Nepoužívá se.
34	30A	Relé startování/startování.
35	5A	Nepoužívá se (rezervní).
36	15A	Modul systému asistence při parkování; Modul zpracování obrazů A.
37	20A	Nepoužívá se (rezervní).
38	30A	Elektrické okno ovládání vlevo vzadu; Elektrické okno ovládání vpravo vzadu

Vozy vyrobené od 21.09.2020

Pojistková skříňka v motorovém prostoru

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	40A	Modul řízení systémů karoserie – napájení baterie 1.
2	20A	Přípojka napájení v hlavní konzole.
3	40A	Modul řízení systémů karoserie – napájení baterie 2.
4	30A	Palivové čerpadlo.
5	5A	Pomocné napájení modulu řízení pohonné jednotky.
6	20A	Napájení modulu řízení pohonné jednotky.
7	20A	Elektromagnet ventilu pro odvod par paliva; Modul řízení par paliva; Systém obnovy tepla z výfukových plynů (hybridní vozidlo); Ventil pro kontrolu tlaku v nádrži paliva (hybridní vozidlo); Ventil pro doplnění paliva (hybridní vozidlo s možností nabíjení ze sítě); Ventil pro blokování par; Lambda sonda univerzální 11; Lambda sonda univerzální 21; Senzor fungování katalyzátoru 12; Senzor fungování katalyzátoru 22; Ventil pro odvod par paliva.
8	20A	Cívka relé ventilátoru chlazení; Pojistková skříňka odpojení baterie; Čerpadlo oleje převodovky; Pomocné čerpadlo chladiva; Kryt nádrže paliva (hybridní vozidlo); Ventil pro obcházení chladiva; Aktivní obrazovky mřížky vstupu vzduchu.
9	20A	Zapalovací cívky.
13	40A	Relé motoru předního ventilátoru.
14	15A	Čerpadlo oleje převodovky; Spojka variabilního kompresoru klimatizace; Pomocná čerpadla (hybridní vozidlo).
16	15A	Napájení relé čerpadla kapaliny ostřikovače předního a zadního skla.
17	5A	Indikátor stavu nabíjení (hybridní vozidlo)
18	30A	Motor startéru.
21	10A	Motory pro nastavení světlometů; Adaptivní světlomety.
22	10A	Elektrický systém asistence řízení.
23	10A	Modul brzdového systému, který zabraňuje zablokování kol během brzdění s integrovanou parkovací brzdou.
24	10A	Modul řízení pohonné jednotky; Modul řízení hybridního systému.
25	10A	Senzor kvality vzduchu; Kamera s 360 stupňovým zobrazením se systémem asistence parkování; Zadní kamera; Systém monitorování mrtvého úhlu; Modul adaptivního tempomatu.
26	15A	Modul řízení převodovky.
28	40A	Ventily brzdového systému, který zabraňuje zablokování kol během brzdění s integrovanou parkovací brzdou.
29	60A	Čerpadlo brzdového systému, který zabraňuje zablokování kol během brzdění s integrovanou parkovací brzdou.
30	30A	Modul sedadla řidiče.
31	30A	Motor sedadla spolujezdce.
32	20A	Přípojka napájení v prostoru multimediálního systému.
33	20A	Přípojka napájení v zadním nákladovém prostoru.
34	20A	Přípojka napájení na konci konzoly.
35	20A	Přípojka napájení 4.
36	40A	Invertor.
38	30A	Modul sedadla se systémem vyhřívání a klimatizace.
41	30A	Modul elektrických zadních dveří.
42	30A	Modul řízení brzdy přívěsu.
43	60A	Modul řízení systémů karoserie.
44	10A	Spínač/aktivátor brzdy.
46	15A	Modul řízení nabíjení baterie (hybridní vozidlo)
50	40A	Vyhřívané zadní sklo.
54	20A	Vyhřívaný volant.
55	20A	Osvětlení parkování přívěsu.
57	30A	Nabíjení baterie přívěsu.
58	10A	Osvětlení couvání přívěsu.
61	15A	Modul sedadla s více konturami.
62	15A	Čerpadlo ostřikovače světlometů.
64	40A	Modul pohonu všech kol.
69	30A	Motor předního stěrače.
71	15A	Motor zadního stěrače.

Číslo	Ampéry [A]	Popis
72	20A	Není používáno (rezerva).
73	30A	Modul dveří řidiče.
78	50A	Vyhřívání předního skla, levá strana.
79	50A	Vyhřívání předního skla, pravá strana.
80	20A	Tažné zařízení.
82	20A	Není používáno (rezerva).
88	20A	Motor zadního ventilátoru.
91	20A	Modul osvětlení přívěsu.
95	15A	Modul řízení zapalování integrovaný (hybridní vozidlo).
96	15A	Není používáno (rezerva).
97	10A	Elektrická klimatizace (hybridní vozidlo); Vyhřívač s vysokým napětím s pozitivním teplotním koeficientem (hybridní vozidlo).
98	10A	Proporcionální ventil pro chladicí kapalinu – trakční baterie (hybridní vozidlo).
103	50A	Není používáno (rezerva).
104	50A	Není používáno (rezerva).
105	40A	Není používáno (rezerva).
106	40A	Není používáno (rezerva).
107	40A	Není používáno (rezerva).
108	20A	Není používáno (rezerva).
109	30A	Modul dveří spolujezdce.
111	30A	Napájení systému monitorování napětí modulu řízení systémů karoserie.
112	20A	Není používáno (rezerva).
114	50A	Není používáno (rezerva).
115	20A	Zesilovač.
116	5A	Není používáno (rezerva).
118	30A	Vyhřívaná sedadla ve druhé řadě.
120	15A	Vstřikovače paliva s přesným časováním.
124	5A	Senzor deště.
125	5A	Inteligentní USB nabíječka 1.
127	20A	Zesilovač.
128	15A	Není používáno (rezerva).
131	40A	Modul elektricky sklopného sedadla.
133	15A	Parkování vyhřívaných stěračů.
134	10A	Audio-video systém pro rodinu.
136	20A	Není používáno (rezerva).
139	5A	Inteligentní USB nabíječka 2.
142	5A	Kamery na silnici.
146	15A	Elektronický modul řízení baterie.
148	30A	Modul levého světlometu.
149	30A	Modul pravého světlometu.
150	40A	Není používáno (rezerva).
155	25A	Modul řízení převodovky (hybridní vozidlo).
159	15A	DC/DC invertor (hybridní vozidlo).
160	10A	Není používáno (rezerva).
168	20A	Konektor pro odpojení servisního nízkonapěťového připojení.
169	10A	Čerpadlo chladicí kapaliny (hybridní vozidlo).
170	10A	Čerpadlo chladicí kapaliny – trakční baterie (hybridní vozidlo). Siréna varování pro chodce (hybridní vozidlo).
177	10A	Není používáno (rezerva).

Pojistková skříňka v kabině

Pojistková skříňka se nachází pod přístrojovou deskou na levé straně sloupku řízení.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	—	Nepoužívá se.
2	10A	Otevřená střecha; ERA-GLONAS; eCall; Modul řídicí jednotky telematického systému; Invertor; Skupina spínačů ve dveřích řidiče.
3	7,5A	Spínač paměti pro nastavení sedadla; Modul bezdrátového nabíjení příslušenství; Spínače sedadel.
4	20A	Nepoužívá se (rezervní).
5	—	Nepoužívá se.
6	10A	Nepoužívá se.
7	10A	Napájení diagnostického smart konektoru.
8	5A	Modem řídicí jednotky telematického systému; Modul řízení funkce otevírání/zavírání zadních dveří bez použití rukou; Modul elektrických zadních dveří.
9	5A	Spínač klávesnice; Systém klimatizace vzadu.
10	—	Nepoužívá se.
11	—	Nepoužívá se.
12	7,5A	Hlava klimatizace; Modul řazení.
13	7,5A	Modul řízení sloupku řízení; Diagnostický smart konektor; Sada směrovek.
14	15A	Nepoužívá se (rezervní).
15	15A	SYNC; Integrovaný ovládací panel.
16	—	Nepoužívá se.
17	7,5A	Modul řízení světlometů.
18	7,5A	Nepoužívá se (rezervní).

Číslo	Ampéry [A]	Popis
19	5A	Spínač světlometů; Tlačítko spínače napájení.
20	5A	Spínač napájení; Modul řídicí jednotky telematického systému; Elektromagnetický zámek klíče.
21	5A	Nepoužívá se.
22	5A	Nepoužívá se (rezerva).
23	30A	Nepoužívá se (rezerva).
24	30A	Otevíratelná střecha.
25	20A	Nepoužívá se (rezerva).
26	30A	Nepoužívá se (rezerva).
27	30A	Nepoužívá se (rezerva).
28	30A	Nepoužívá se (rezerva).
29	15A	Nepoužívá se (rezerva).
30	5A	Kon konektor brzdy přívěsu.
31	10A	Spínač řízení jízdy v terénu; Spínač výběru jízdního režimu; Modul vysílač-přijímač.
32	20A	Modul řízení audio systému.
33	—	Nepoužívá se.
34	30A	Relé napájení/startování.
35	5A	Nepoužívá se (rezerva).
36	15A	Modul parkovací asistence; Modul zpracování obrazu A.
37	20A	Nepoužívá se (rezerva).
38	30A	Elektrické okno ovládání vlevo vzadu; Elektrické okno ovládání vpravo vzadu

Schéma pojistek a relé – Ford Explorer U625

Co se týče vozidel vyrobených v letech:

2022.

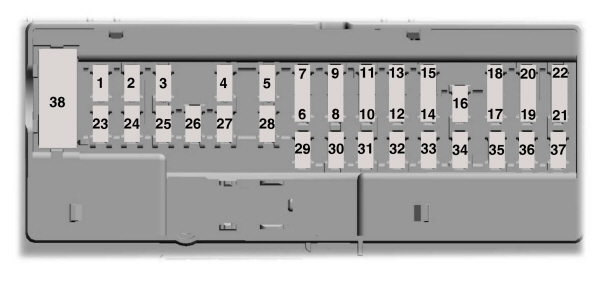

Pojistka v prostoru pro cestující

Nachází se pod přístrojovou deskou vlevo od sloupku řízení.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	—	Není používáno.
2	10 A	Otevíratelná střecha. ERA-GLONAS. eCall. Modul řídicí jednotky telematiky. Invertor. Sada spínačů dveří řidiče.
3	7,5 A	Spínač sedadla s pamětí. Modul bezdrátového nabíjení pro příslušenství. Spínače sedadel.
4	20A	Není používáno (rezervní).
5	—	Není používáno.
6	10 A	Není používáno.
7	10 A	Napájení inteligentního datového připojení.
8	5A	Modul telematického modemu. Modul aktivace dveří bez rukou. Modul zvedáku nákladu.
9	5A	Spínač klávesnice. Zadní klimatizace.
10	—	Není používáno.
11	—	Není používáno.
12	7,5 A	Kontrolní hlava klimatu. Modul převodovky.
13	7,5 A	Modul řízení sloupku řízení. Inteligentní datové připojení. Přístrojový panel.
14	15A	Není používáno (rezervní).
15	15A	SYNC. Integrovaný ovládací panel.
16	—	Není používáno.
17	7,5 A	Modul řízení světlometů.
18	7,5 A	Není používáno (rezervní).

Číslo	Ampéry [A]	Popis
19	5A	Spínač světlometů. Spínač zapalování s tlačítkem.
20	5A	Startování. Modul řídicí jednotky telematiky. Elektromagnetický zámek blokování klíče.
21	5A	Nepoužívá se.
22	5A	Signalizátor pro chodce (hybridní elektrické vozidlo).
23	30A	Nepoužívá se (rezervní).
24	30A	Měsíční střešní panel.
25	20A	Nepoužívá se (rezervní).
26	30A	Nepoužívá se (rezervní).
27	30A	Nepoužívá se (rezervní).
28	30A	Nepoužívá se (rezervní).
29	15A	Nepoužívá se (rezervní).
30	5A	Připojení brzdy přívěsu.
31	10 A	Spínač řízení terénu. Spínač režimu jízdy pro výběr. Modul vysílač-přijímač.
32	20A	Modul audio ovládání.
33	—	Nepoužívá se.
34	30A	Relé startování/zapalování.
35	5A	Nepoužívá se (rezervní).
36	15A	Modul asistence při parkování. Modul zpracování obrazu A.
37	20A	Nepoužívá se (rezervní).
38	30A	Elektrické okno zadní levé. Elektrické okno zadní pravé.

Pojistka v motorovém prostoru

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	40A	Modul řízení karoserie – napájení baterie pro napájení 1.
2	20A	Kontejner hlavní konzoly zásuvky.
3	40A	Modul řízení karoserie – napájení baterie pro napájení 2.
4	30A	Čerpadlo paliva.
5	5A	Modul řízení systému přenosu udržuje výkon.
6	20A	Výkon modulu řízení systému přenosu.
7	20A	Solenoid odvádění nádrže. Modul řízení úniků par. Obnova tepla z výfukových plynů (hybridní elektrické vozidlo). Ventil regulace tlaku v nádrži (hybridní elektrické vozidlo). Ventil doplnění (hybridní elektrické vozidlo plug-in). Ventil blokování par. Univerzální kyslík ve výfukových plynech 11. Univerzální kyslík ve výfukových plynech 21. Senzor monitorování katalyzátoru 12. Senzor monitorování katalyzátoru 22. Ventil čištění nádrže.
8	20A	Cívka relé ventilátoru chlazení. Pojistková skříňka baterie. Čerpadlo oleje převodovky. Pomocné čerpadlo chladicí kapaliny. Víko nádrže paliva (hybridní elektrické vozidlo). Ventil obcházení chladicí kapaliny motoru. Aktivní lamelové žaluzie.
9	20A	Zapalovací cívky.
13	40A	Relé motoru předního ventilátoru.
14	15A	Čerpadlo oleje převodovky. Variabilní spojka kompresoru klimatizace. Pomocná čerpadla (hybridní elektrické vozidlo).
16	15A	Napájení relé čerpadla předního a zadního stěrače.
17	5A	Indikátor stavu nabíjení (hybridní elektrické vozidlo).
18	30A	Motor startování.
21	10 A	Motory regulace polohy světlometů. Adaptivní světlomety.
22	10 A	Modul systému řízení s elektrickou asistencí.
23	10 A	Modul systému proti zablokování s integrovanou parkovací brzdou.
24	10 A	Modul řízení systému přenosu. Modul řízení hybridního systému přenosu.
25	10 A	Senzor kvality vzduchu. Kamera s 360 stupňovým zorným polem s asistencí parkování. Zadní kamera. Systém informování o mrtvém úhlu. Adaptivní modul tempomatu.
26	15A	Modul řízení přenosu.
28	40A	Ventily systému proti zablokování s integrovanou parkovací brzdou.
29	60A	Čerpadlo systému proti zablokování s integrovanou parkovací brzdou.
30	30A	Modul sedadla řidiče.
31	30A	Motor sedadla spolujezdce.
32	20A	Zásuvka napájení předního kontejneru pro média.
33	20A	Bod napájení zadního prostoru pro náklad.
34	20A	Konec pro zásuvku napájení konzoly.
35	20A	Bod výkonu 4.
36	40A	Invertor.
38	30A	Modul klimatizovaného sedadla.
41	30A	Modul zadního víka.
42	30A	Modul řízení brzdy přívěsu.
43	60A	Modul řízení karoserie.
44	10 A	Spínač a deaktivace brzdy.
46	15A	Modul řízení nabíječky (hybridní elektrické vozidlo).
50	40A	Osvětlení s vyhříváním.
54	20A	Vyhřívaný volant.
55	20A	Světla pro tažení přívěsu.
57	30A	Nabíjení baterie přívěsu.
58	10 A	Světla couvání pro tažení přívěsu.
61	15A	Modul vícenásobně konfigurovaného sedadla.
62	15A	Čerpadlo stěrače světlometů.
64	40A	Modul pohonu všech kol.
69	30A	Motor předního stěrače.
71	15A	Motor zadního stěrače.

Číslo	Ampéry [A]	Popis
72	20A	Není používáno (rezerva).
73	30A	Modul dveří řidiče.
78	50A	Vyhřívané čelní sklo na levé straně.
79	50A	Vyhřívané čelní sklo na pravé straně.
80	20A	Tažení přívěsu.
82	20A	Není používáno (rezerva).
88	20A	Motor zadního ventilátoru.
91	20A	Modul osvětlení pro tažení přívěsu.
95	15A	Integrovaná kontrola jiskry (hybridní elektrické vozidlo).
96	15A	Není používáno (rezerva).
97	10 A	Elektrické AC (hybridní elektrické vozidlo). Vyhřívač s vysokým napětím s pozitivním teplotním koeficientem (hybridní elektrické vozidlo).
98	10 A	Proporcionální ventil pro chladicí kapalinu trakční baterie (hybridní elektrické vozidlo).
103	50A	Není používáno (rezerva).
104	50A	Není používáno (rezerva).
105	40A	Není používáno (rezerva).
106	40A	Není používáno (rezerva).
107	40A	Není používáno (rezerva).
108	20A	Není používáno (rezerva).
109	30A	Modul dveří spolujezdce.
111	30A	Napájení monitoru kvality napětí modulu řízení karoserie.
112	20A	Není používáno (rezerva).
114	50A	Není používáno (rezerva).
115	20A	Zesilovač.
116	5A	Není používáno (rezerva).
118	30A	Vyhřívaná sedadla ve druhé řadě.
120	15A	Palivové vstřikovače portové.
124	5A	Senzor deště.
125	5A	Inteligentní USB nabíječka 1.
127	20A	Zesilovač.
128	15A	Není používáno (rezerva).
131	40A	Modul elektricky sklopného sedadla.
133	15A	Vyhřívání parkování stěrače.
134	10 A	Rodinný zábavní systém.
136	20A	Není používáno (rezerva).
139	5A	Inteligentní USB nabíječka 2.
142	5A	Kamera na palubní desce.
146	15A	Modul elektronické kontroly baterie.
148	30A	Modul levého světlometu.
149	30A	Modul pravého světlometu.
150	40A	Není používáno (rezerva).
155	25A	Modul řízení převodovky (hybridní elektrické vozidlo).
159	15A	DC/DC konvertor (hybridní elektrické vozidlo).
160	10 A	Není používáno (rezerva).
168	20A	Servisní spínač s nízkým napětím.
169	10 A	Čerpadlo chladicí kapaliny (hybridní elektrické vozidlo).
170	10 A	Čerpadlo chladicí kapaliny pro trakční baterii (hybridní elektrické vozidlo). Signální zařízení pro chodce (hybridní elektrické vozidlo) (2021-2022).
177	10 A	Není používáno (rezerva).

O Ford Explorer (1990-2022)

Ford Explorer je ikonické SUV, které se vyrábí od roku 1990. Tento model se stal populárním díky své robustní konstrukci, prostornému interiéru a schopnosti zvládat různé terény. Během let prošel několika generacemi a modernizacemi, přičemž nabízí širokou škálu motorových možností včetně šestiválcových a osmiválcových motorů. Ford Explorer je známý svou spolehlivostí a výkonem, což z něj činí ideální volbu pro rodiny i dobrodruhy. Díky pokročilým technologiím a bezpečnostním prvkům je tento model stále oblíbený mezi řidiči po celém světě.

Schéma pojistkové skříňky Ford Explorer

Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Explorer, která je nezbytná pro identifikaci a výměnu pojistek. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, obvykle pod přístrojovou deskou. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o jejím obsahu a správně ji udržovat.
