Volkswagen Touareg (NF) (2010-2018) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Touareg (NF) (2010–2018), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Volkswagen Touareg NF – schéma pojistkové skříňky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Touareg NF je pojistka 38 a 39 v pojistkové skříňce na přístrojové desce (pravá strana).
Box vlevo od přístrojové desky
Popis
| 1 | 25A Nastavení sedadla řidiče a řídicí jednotka ventilace |
| 2 | Řídicí jednotka topení 30A |
| 3 | Signál 15/20A |
| 4 | Motor stěrače 30A |
| 5 | 30A Ovladač posuvné střechy |
| 6 | 15/30 Řídicí jednotka uvolnění opěradla |
| 7 | 15A Elektrická řídicí jednotka sloupku řízení |
| 8 | 5/10A Řídicí jednotka monitorování tlaku pneumatik;
Řídicí jednotka sloupku řízení |
| 9 | 5A Spínač světla;
Senzor deště; Modul přední střechy; Řídicí jednotka systému monitorování tlaku pneumatik. |
| 10 | Řídicí jednotka otevírací střechy 30A |
| 11 | 10/15A Topení volantu;
Řídicí jednotka sloupku řízení. |
| 12 | Nepoužívá se |
| 13 | Nepoužívá se |
| 14 | 30A Řídicí jednotka napájení na palubě |
| 15 | 25/30A Řídicí jednotka napájení na palubě |
| 16 | 30A Ovladač dveří řidiče |
| 17 | 5/10A Interní senzor;
Siréna alarmu; Spínač koncové polohy kapoty. |
| 18 | 30A Řídicí jednotka napájení na palubě |
| 19 | 10A Řídicí jednotka motoru |
| 20 | 30A Řídicí jednotka napájení na palubě;
Topení sedadla řidiče a spolujezdce. |
| 21 | 10A Relé baterie zbytkového tepla |
| 22 | 30A Řídicí jednotka napájení na palubě |
| 23 | 7,5A Diagnostický port;
Spínač zapalování a startování; Diagnostické rozhraní datové sběrnice; Elektronická řídicí jednotka; Blokování sloupku řízení. |
| 24 | 30A Relé pro topení levé strany předního skla |
| 25 | 30A Relé pro topení pravé strany předního skla |
| 26 | 15A Ventilátor 1 baterie |
| 27 | 5A Řídicí jednotka indikátoru nízké hladiny chladicí kapaliny;
Relé hladiny chladicí kapaliny; Řídicí jednotka systému regulace baterie. |
| 28 | 5A Řídicí jednotka elektrického aktuátoru |
| 29 | 5A Regulátor tlaku spojky automatické převodovky |
| 30 | 5A Řídicí jednotka asistence řízení;
Elektrická pumpa asistence řízení. |
| 31 | Nepoužívá se |
| 32 | 15A Řídicí jednotka kompresoru klimatizace |
| 33 | 30A Kontrolér zadních levých dveří |
| 34 | 5A Řídicí jednotka pro otevření kapoty/zadního víka |
| 35 | 7,5A Řídicí jednotka pro otevření kapoty / zadního víka |
| 36 | 5A Tlačítko elektromechanické parkovací brzdy |
| 37 | 15A Baterie ventilátoru 2 |
| 38 | 5A Řídicí jednotka elektrického pohonu, relé ventilátoru |
| 39 | 30A Regulátor tlaku spojky automatické převodovky |
| 40 | Relé odblokování ventilátoru 30A |
| 41 | 10A Řídicí jednotka pro systém regulace baterie |
| 42 | 5A Elektrochromatické zrcadlo |
| 43 | 7,5A Levý světlomet, pravý světlomet, nastavení úhlu světlometů |
| 44 | 5A Řídicí jednotka pro vyhřívání zadních sedadel |
| 45 | 5A Řídicí jednotka zpracování obrazu;
Senzor pohybu náklonu; Přední kamera pro systémy asistence řidiče. |
| 46 | 5A Řídicí jednotka asistenta při změně jízdního pruhu |
| 47 | 5A Kontrolér parkovací asistence;
Kontrolér pro otevření garážových vrat; Diagnostické rozhraní datové sběrnice; Diagnostický konektor. |
| 48 | 10A Senzor vysokého tlaku;
Měřicí přístroj hmotnosti vzduchu; Řídicí jednotka motoru; Relé startovacího motoru; Řídicí jednotka motoru. |
| 49 | 7,5A Adaptivní řídicí jednotka tempomatu |
| 50 | 5/30A Zapalovač napínače bezpečnostního pásu řidiče |
| 51 | 5A Řídicí jednotka indikátoru nízké hladiny chladicí kapaliny;
Relé hladiny chladicí kapaliny. |
| 52 | 15A Motor stěrače zadního okna |
| 53 | 5A Řídicí jednotka pro adaptivní osvětlení a kontrolu úhlu světlometů;
Řídicí jednotka sloupku řízení; Řídicí jednotka napájení na palubě. |
| 54 | 15A Levý světlomet |
| 55 | 5A Řídicí jednotka indikátoru nízké hladiny chladicí kapaliny;
Relé hladiny chladicí kapaliny. |
| 56 | 40A Kontrola výšky řízení relé kompresoru |
| 57 | Ventilátor sání 40A |
Odkládací schránka vpravo od přístrojové desky
Popis
| 1 | Není použito |
| 2 | 15A Řídicí jednotka pro monitorování výšky jízdy |
| 3 | 10A Řídicí jednotka blokování diferenciálu mezi koly |
| 4 | 30A Řídicí jednotka blokování diferenciálu mezi koly |
| 5 | 15/25A Řídicí jednotka rozpoznání přívěsu |
| 6 | 15A Řídicí jednotka rozpoznání přívěsu |
| 7 | 15/25A Řídicí jednotka rozpoznání přívěsu |
| 8 | 15/25A Řídicí jednotka rozpoznání přívěsu |
| 9 | 30A Kontrolér zadních dveří vpravo |
| 10 | Není použito |
| 11 | 30A Řídicí jednotka předních dveří pro cestující |
| 12 | Není použito |
| 13 | 15A Řídicí jednotka rozpoznání přívěsu |
| 14 | 10A Řídicí jednotka pro pojistkovou skříňku;
Řídicí jednotka rozpoznání obsazenosti sedadla. |
| 15 | 10A Řídicí jednotka pojistkové skříňky |
| 16 | 5A Kontrolér elektromechanické parkovací brzdy;
Ovládací panel výšky jízdy; Odpor pro ohřev trysek stěračů; Tlačítko pro deaktivaci ASR a ESP; Kontrolér ABS; Tlačítko asistence při sjezdu; Tlačítko elektromechanické parkovací brzdy; Tlačítko AUTO HOLD; Stabilizátor napětí. |
| 17 | 15A Světlomet vpravo |
| 18 | 30A Zapalovač napínačů bezpečnostních pásů 2, strana předního spolujezdce |
| 19 | 5A Spínač tiptronic;
Multifunkční spínač; Řídicí jednotka automatické převodovky. |
| 20 | 25A Kontrolér nastavení předního sedadla spolujezdce, kontrolér sedadla řidiče a spolujezdce |
| 21 | 25A Kontrolér vyhřívání zadních sedadel, ovládací panel vzadu a displej klimatizace |
| 22 | Není použito |
| 23 | 25A Řídicí jednotka zadního víka |
| 24 | 10A Řídicí jednotka Climatronic, ovládací panel vzadu a displej klimatizace |
| 25 | 5A Řídicí jednotka vnější kamery;
Řídicí jednotka kamery pro couvání. |
| 26 | 30A Relé odvlhčovače zadního okna |
| 27 | 5A Zařízení pro příjem rádiového signálu ohřívače přídavného kapalného |
| 28 | 5/20A Relé hydraulické pumpy převodovky;
Řídicí jednotka pojistkové skříňky; Řídicí jednotka automatické převodovky (před listopadem 2012). |
| 29 | Jednotka řízení ABS 30A |
| 30 | 5A Spínač Tiptronic |
| 31 | 20 / 30A Centrální řídicí jednotka pro systém komfortu |
| 32 | 30A Ventilátor zadního sání |
| 33 | 30A Centrální řídicí jednotka pro systém komfortu |
| 34 | Nepoužívá se |
| 35 | 5A Jednotka řízení systému sledování vozidla |
| 36 | 30A Centrální řídicí jednotka pro systém komfortu |
| 37 | 20A Ovladač automatické převodovky;
Relé hydraulické pumpy převodovky. |
| 38 | 15A Zapalovač;
Zásuvka 12V 2; Jednotka řízení vyhřívání zadních sedadel (před srpnem 2014). |
| 39 | 15A Další zásuvky 12 V |
| 40 | Inverter 20/30A se zásuvkou, 12 V – 230 V |
| 41 | 10A Konektor 2 pro připojení externích audio zařízení |
| 42 | 5A Jednotka řízení rozpoznávání přívěsu |
| 43 | 10A Jednotka řízení uzamčení diferenciálu mezi koly |
| 44 | 5A senzor znečištění ovzduší |
| 45 | 30A Stabilizátor napětí |
| 46 | 30A Stabilizátor napětí |
| 47 | 10A Jednotka řízení elektronického informačního systému |
| 48 | 30A Jednotka řízení digitálního audio systému |
| 49 | Nepoužívá se |
| 50 | Tuner TV 5A;
Jednotka řízení elektroniky mobilního telefonu; |
| 51 | Hlavní jednotka 20A |
| 52 | 5A Jednotka řízení v zásuvce přístrojové desky -J285- |
| 53 | Changer DVD 5A |
| 54 | 5A Rozhraní pro externí multimediální zařízení -R215- |
| 55 | Nepoužívá se |
| 56 | Jednotka řízení ABS 40A |
| 57 | 40A Jednotka řízení elektromechanické parkovací brzdy;
Jednotka řízení pojistkové skříňky. |
Box pod kapotou
Nachází se v boxu připojení v motorovém prostoru vlevo.
Popis
| 1 | 40A Relé motorku startování, motorek startování |
| 2 | Nepoužívá se |
| 3 | 40A Relé čerpadla sekundárního vzduchu |
| 4 | 30A Relé vakuového čerpadla |
| 5 | Nepoužívá se |
| 6 | Nepoužívá se |
| 7 | 15A Regulátor tlaku paliva, ventil palivového dávkování, zapalovací cívka |
| 8 | 10A Čerpadlo radiátoru recirkulace výfukových plynů |
| 9 | 30A Řídicí jednotka motoru |
| 10 | 10A Kontrolér ventilátoru radiátoru;
Kontrolér svíček; Dodatečné relé čerpadla chladicí kapaliny; Spínač brzdových světel; Přepínací ventil radiátoru EGR; Ventil omezení; Ventil chladicí kapaliny hlavy válce; Regulační ventil tlaku oleje; Elektronický termostat řízení chladicí kapaliny motoru; Tělo sběrného potrubí. |
| 11 | 5A Senzor hladiny a teploty oleje |
| 12 | 10A Relé dodatečného čerpadla chladicí kapaliny;
Relé baterie zbytkového tepla; Čerpadlo cirkulace chladicí kapaliny. |
| 13 | 25A Řídicí jednotka čerpadla paliva |
| 14 | 15 / 30A Čerpadlo redukčního média;
Modul odhadu úrovně redukčního média; Kontrolér motoru 2. |
| 15 | 10/30A Relé napájení terminálu 30;
Řídicí jednotka motoru. |
| 16 | 30A Řídicí jednotka systému vytápění reduktoru |
| 17 | 15A Ohřívač lambda sondy |
| 18 | Ohřívací prvek lambda sondy 10A |
Relé
- Kontrolér svíček (457)
- Relé napájení elektroniky motoru (645)
- Relé čerpadla sekundárního vzduchu (100)
- Hlavní relé (614)
- rezervováno
- Přídavné relé čerpadla chladicí kapaliny (404)
- rezervováno
- rezervováno
- Relé startovacího motoru (100)
- Relé posilovače brzd (100)
- Rezerva
- rezervováno
- Relé startovacího motoru 2 (433)
- rezervováno

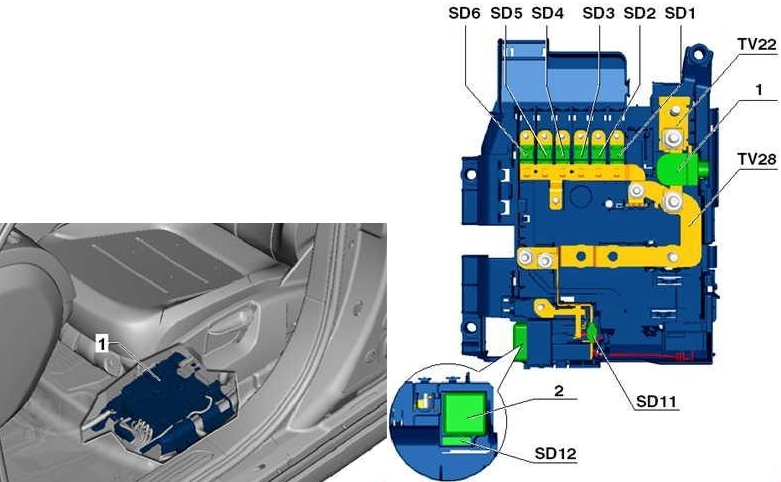

Odkládací schránka pod sedadlem řidiče
Popis
| 1 | Pojistková skříňka 100A |
| 2 | 50A Řídicí jednotka pro monitorování výšky jízdy |
| 3 | Pojistková skříňka 100A |
| 4 | Pojistková skříňka 80A |
| 5 | Pojistková skříňka 40A |
| 6 | Relé zásuvky 50A, pojistková skříňka |
| 7 | Pojistková skříňka 60A, ventilátor sání vzadu |
| 8 | Konektor kabelu 60A, relé výkonu terminálu 30 |
| 9 | Pojistková skříňka 125A |
| 10 | 60 / 150A Ohřívací prvek dodatečného vzduchového ohřívače;
Relé hydraulické pumpy GB. |
| 11 | 40A Terminál relé napájení 15 |
| 12 | Diagnostika 5A |

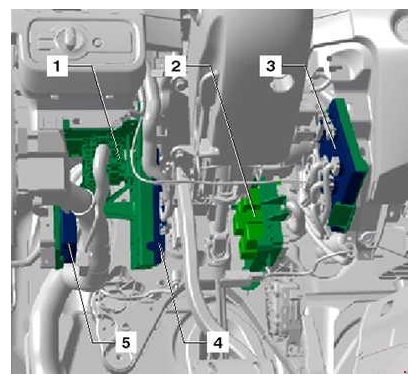

Box relé pod přístrojovou deskou
Popis
- Pojistková skříňka a relé 1
- Pojistková skříňka a relé 2
- Řídicí jednotka napájení na palubě
- Centrální řídicí jednotka systému pohodlí
- Řídicí jednotka asistence při parkování
Pojistková skříňka a relé 1
Popis
| E1 | Relé vyhřívaného čelního skla, levé (643) |
| E2 | Relé vyhřívaného čelního skla, pravá strana (643);
Řídicí jednotka spínače upozornění na nízkou hladinu chladicí kapaliny (422). |
| E3 | Relé zásuvky (100) |
| E 4 | Relé hydraulické pumpy převodovky (644) |
| E5 | Relé baterie zbytkového tepla (404);
Relé hladiny chladicí kapaliny (646). |
| E6 | Relé odblokování ventilátoru (449) |

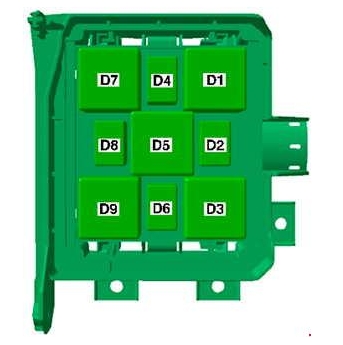

Pojistková skříňka a relé 2
Popis
| 1 | Relé kompresoru pro monitorování výšky jízdy (373) |
| 2 | Spínač úrovně chladicí kapaliny (404);
Relé baterie zbytkového tepla (646). |
| 3 | Relé vyhřívaného čelního skla, levé (645) |
| 4 | Relé klaksonu (395) |
| 5 | Relé hydraulické pumpy převodovky – (100);
Relé zásuvky (644). |
| 6 | Relé hydraulické pumpy převodovky (404);
Relé hydraulické pumpy převodovky (646). |
| 7 | Relé vyhřívaného zadního skla (643) |
| 8 | Relé odblokování ventilátoru (646) |
| 9 | Kontrolér spínače varování nízké úrovně chladicí kapaliny (422);
Relé vyhřívání pravé strany předního čelního skla (645). |
