Iveco Stralis – pojistková skříňka

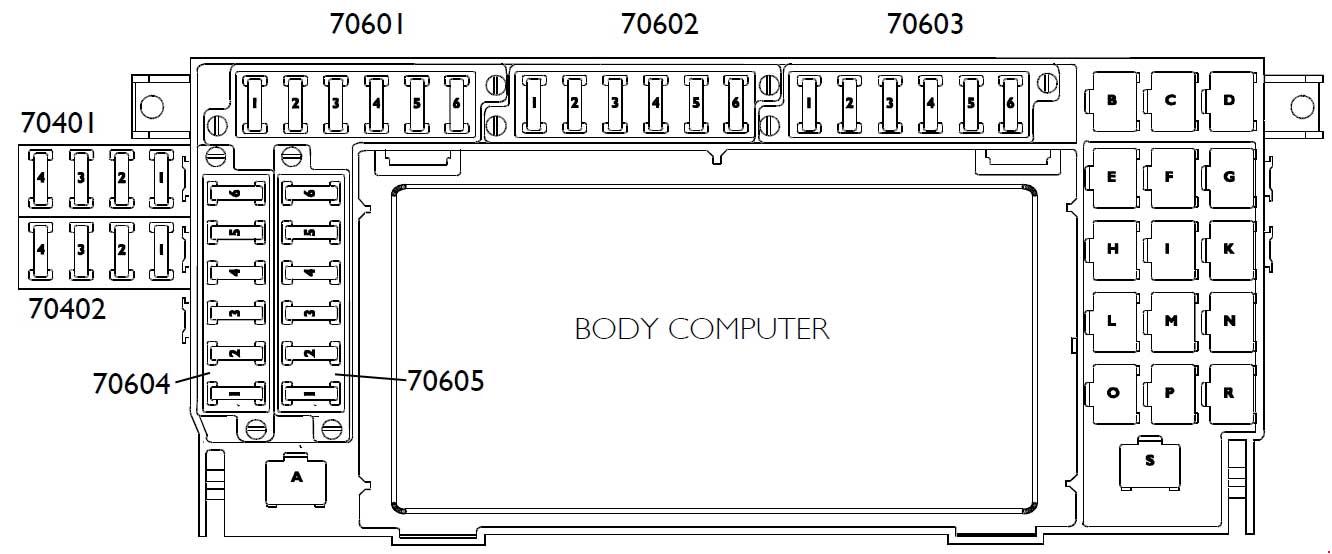

Iveco Stralis – schéma pojistkové skříňky
Rok výroby:
Pojistka zapalovače (zásuvka napájení) v Iveco Stralis je pojistka 5 v pojistkové skříňce
| Podpora pojistky v
černé barvě (70601) |
||
| Číslo | Popis | Ampéráž [A] |
| 1 | Terminál 15 pro klimatizaci,
vyhřívaný filtr |
5 |
| 2 | Ohřívač + chladnička / 1C / BM (OPT);
Diagnostický konektor. |
10 |
| 3 | Otáčkoměr / 1C / BM,
diagnostický konektor |
3 |
| 4 | SWI | 3 |
| 5 | Zapalovač / 24V / 12V;
Regulátor napětí; Předzesilovač. |
20 |
| 6 | Převrácené v kabině;
Poloha světlometů; Přítomnost vody ve filtru paliva; Elektromagnetický ventil pro ZASTAVENÍ. |
5 |
| Podpora pojistky
červené barvě (70602) |
||
| 1 | Eurotronic | 10 |
| 2 | Eurotronic | 10 |
| 3 | Vnitřní osvětlení VDI;
Osvětlení prostoru nástrojů (AT). |
5 |
| 4 | EBS / ABS | 5 |
| 5 | ABS | 5 |
| 5 | EBS | 15 |
| 6 | EBS / ABS | 15 |
| Podpora pojistky
přírodní barvě (70603) |
||
| 1 | Modul dveří operátora (možnost) | 20 |
| 2 | Modul dveří operátora (možnost) | 20 |
| 3 | Počítadlo kilometrů/IC,
Imobilizér |
15 |
| 4 | EDC | 20 |
| 5 | Palubní počítač | 25 |
| 6 | Palubní počítač | 25 |
| Podpora pojistky
černé barvě (70604) |
||
| 1 | Systém klimatizace | 15 |
| 2 | Systém klimatizace | 15 |
| 3 | Systém klimatizace | 5 |
| 4 | Přídavné topení | 15 |
| 5 | Přídavné topení | 5 |
| 6 | CM (modul kabiny) / Opt,
topení zrcadla |
20 |
| Podpora pojistky
přírodní barvě (70605) |
||
| 1 | EDC | 10 |
| 2 | Vyrovnání vozidla | 5 | |
| 3 | Nastavení úrovně podvozku | 7,5 | |
| 4 | Retardér s CAN | 10 | |
| 5 | Retardér s CAN | 10 | |
| 6 | Vyhřívané sedadlo,
centrální mazání |
7,5 | |
| Podpora pojistky
černé barvy (70401) |
|||
| 1 | Výbava | 3 | |
| 2 | Výbava | 5 | |
| 3 | Výbava | 7,5 | |
| 4 | Interní osvětlení 12V | 5 | |
| Podpora pojistky
černé barvy (70402) |
|||
| 1 | Vyhřívané čelní sklo | 30 | |
| 2 | Vyhřívané čelní sklo | 30 | |
| 3 | Předehřev filtru | 20 | |
| 4 | – | – | |
| Relé | |||
| A | – | ||
| B | – | ||
| C | D | Manuální dálkový spínač
klimatizace (25545). |
|
| E | Manuální dálkový spínač
ohřívače vody (25325). |
||
| F | Výbava pro odběr výkonu
EuroTronic 2 (NA2) (25897). |
||
| G | Manuální dálkový spínač
klimatizace (25544). |
||
| H | – | ||
| I | Manuální dálkový spínač
klimatizace (25874). |
||
| K | Manuální dálkový spínač
klimatizace (25310) |
||
| L | – | ||
| M | Manuální dálkový spínač
klimatizace (25322). |
||
| N | Manuální dálkový spínač
klimatizace (25332). |
||
| O | – | ||
| P. | Manuální dálkový spínač
klimatizace (25327). |
||
| R | Manuální dálkový spínač
klimatizace (25332). |
||
| S | – | ||
Spínače na dálku
Umístěné za ŘÍDICÍ JEDNOTKOU PŘÍPADU.
| Číslo |
Popis (kód prvku) |
| GA | Spínač dálkového ovládání filtru
před-rizikový (25825). |
| GB | 50A (terminál 15)
spínač dálkového ovládání (25213). |
| GC | 50 40A spínač dálkového ovládání startování (25200) |
| GD | Spínač dálkového ovládání obecný
EDC (hlavní relé) (25924). |
| GE | Vyhřívání čelního skla (25818 / A) |
| GF | Vyhřívání čelního skla (25818 / B) |
Pojistky navíc
| Č. | Popis | Ampéráž [A] |
| 1 | RFC (výkon světla vzadu vpravo) | 30 |
| 2 | RFC (výkon světla vzadu vlevo) | 30 |
| 3 | FFC (výkon světla vpředu vpravo) | 30 |
| 4 | FFC (výkon světla vpředu vlevo) | 30 |
| 5 | Výbava PTO ABS / EBS | 30 |
| 6 | – | – |
O Iveco Stralis
Iveco Stralis je těžký nákladní automobil vyráběný společností Iveco, který je známý svou spolehlivostí a výkonností. Tento model je vybaven různými motory, které nabízejí široký rozsah výkonu, čímž se přizpůsobuje různým potřebám přepravy. Stralis je oblíbený zejména v oblasti dálkové dopravy a logistiky, díky své efektivitě a pohodlí pro řidiče. Vozidlo je navrženo s důrazem na bezpečnost a moderní technologie, což z něj činí ideální volbu pro profesionální řidiče, kteří hledají spolehlivého partnera na cestách.
Schéma pojistkové skříňky Iveco Stralis
Tato stránka zobrazuje schéma pojistkové skříňky pro Iveco Stralis, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v kabině řidiče nebo v motorovém prostoru, což umožňuje snadný přístup při kontrole a výměně pojistek. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité věnovat jí náležitou pozornost.
