Iveco Daily VI – schéma pojistek

Rok výroby: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

Pojistky zapalovače cigaret (zásuvka napájení) v Iveco Daily VI jsou pojistky F7 a F16 v panelu v motorovém prostoru.

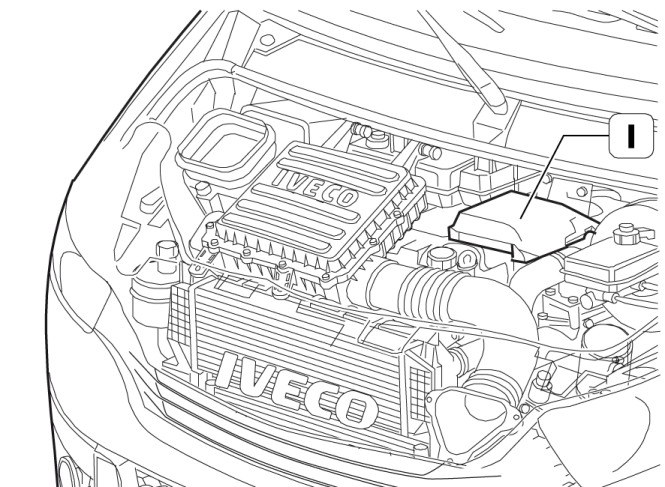

Panel pojistek v motorovém prostoru v Iveco Daily VI

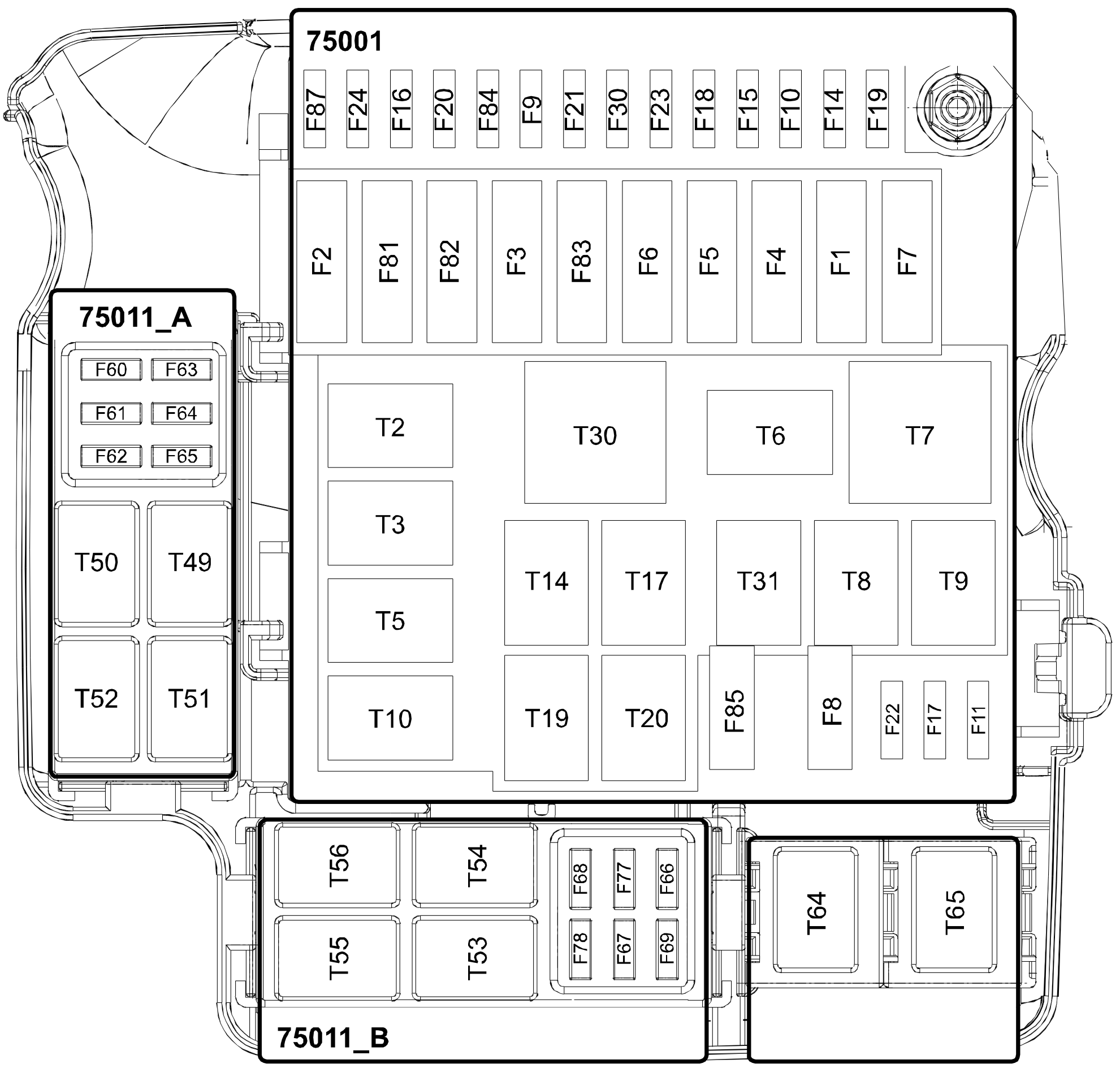

Pojistky a relé – popis relé

Pojistka / relé	Popis	Ampéry [A]	Barva
Pojistka / relé	Popis	Ampéry [A]	Barva
(F1)	Elektromagnetické ventily pneumatického odpružení ( 60 – 70 q )	40	ambra
(F2)	Ventilátor 8 CV	40	ambra
(F3)	PD	30	zelená
(F4)	Brzdový systém (ESP)	30	zelená
(F5)	Řídicí jednotka ECAS a elektroventily pneumatického odpružení	40	ambra
(F6)	Pojistky napájení (F61) (F62) (F66)	40	ambra
(F7)	Elektrická zásuvka; Zapalovač cigaret; Vyhřívaná sedadla.	40	ambra
(F8)	Čerpadlo paliva	15	světle modrá
(F9)	—	—	—
(F10)	Vyhřívaná vnější zrcátka; Vyhřívané čelní sklo.	15	světle modrá
(F11)	Hlavní zátěže EDC z hlavního relé	15	světle modrá
(F14)	Hlavní relé pro startování motoru	10	červená
(F15)	Čerpadlo chlazení Bosch (pro motory F1C Euro 5)	10	červená
(F16)	Zapalovač cigaret	15	světle modrá
(F17)	Vedlejší zátěže EDC z hlavního relé	10	červená
(F18)	Aktuátor výkonu a EM	15	světle modrá
(F19)	—	—	—
(F20)	Aktuátor výkonu a EM	15	světle modrá
(F21)	—	—	—
(F22)	Hlavní zátěže EDC z hlavního relé	25	bílá
(F23)	Stěrače	30	zelená
(F24)	Napájecí zásuvka	20	žlutá
(F30)	Boční světla/základna pro výbavu	5	béžová
(F60)	Vyhřívání sedadla	20	zelená
(F61)	Zadní uzávěrka diferenciálu	30	hnědá
(F62)	Vyhřívané zadní sklo	30	světle modrá
(F63)	Kompresor klimatizace; Foukání; Řídicí jednotka ECAS.	10	červená
(F64)	Močovina (pro motory F1C Euro VI)	15	béžová
(F65)	Močovina (pro motory F1C Euro VI)	20	žlutá
(F66)	Ostřikovač světlometů (verze s manuální převodovkou)	15	světle modrá
(F66)	Ventilátor chlazení oleje převodovky (verze s automatickou převodovkou 8HP)	20	černá
(F67)	Zásuvka pro přívěs	7,5 A	hnědá
(F68)	Vyhřívané čelní sklo	10	červená
(F69)	Vyhřívaná zrcátka	7,5 A	hnědá

Pojistka / relé	Popis	Ampéry [A]	Barva
(F77)	Ohřívač (ne verze VENDOR a VENDOR F1A)	5	Béžová
(F77)	Otevíratelné vyhřívané okno	15	Béžová
(F78)	Zásuvka pro přívěs	7,5 A	hnědá
(F81)	—	—	—
(F82)	Druhý napáječ Body Computer	70	Béžová
(F83)	Vnitřní ventilátory kabiny	40	ambra
(F84)	Připojovací konektor Baruffaldi	7,5 A	hnědá
(F85)	Filtr paliva a ohřívač filtru usazenin	25	bílá
(F87)	Regulátor automatické převodovky 8HP; Regulátor motoru; Senzor podtlaku (Start & Stop).	5	Béžová
(T02)	Chladicí pumpa Bosch; Motorek pro startování (Start & Stop).	20	Černá
(T03)	Boční světlomety	20	Černá
(T05)	Připojovací konektor Baruffaldi	20	Černá
(T06)	—	—	—
(T07)	Výstup napájení spínače zapalování	50 A	Černá
(T08)	Palivová pumpa	20	Černá
(T09)	Hlavní relé	30	červená
(T10)	Prevence startování motoru; Signál +50 do systému Start & Stop.	30	červená
(T14)	Spojka Baruffaldi (nízká rychlost)	30	červená
(T17)	Stěrač čelního skla 1. a 2. rychlost	10 – 20 A	Béžová/Černá
(T19)	Stěrač čelního skla zapnutý	10 – 20 A	Béžová/Černá
(T20)	Diagnostika EOBD	20	Černá
(T30)	Vnitřní ventilátory kabiny	50 A	Černá
(T31)	Ohřívač filtru paliva	30	červená
(T49)	Močovina nebo systém Start & Stop	20	Černá
(T50)	Vyhřívané čelní sklo a zrcátka	20	Černá
(T51)	Aktivace kompresoru klimatizace	20	Černá
(T52)	Vyhřívané zadní sklo	30	červená
(T53)	Ohřívač (ne verze VENDOR a VENDOR F1A)	20	Černá
(T53)	Otevíratelné vyhřívané okno	20	Černá
(T54)	Odpojení baterie (bezpečnostní relé)	10 – 20 A	Béžová/Černá
(T55)	Odpojení baterie (signalizace aktivace)	10 – 20 A	Béžová/Černá
(T56)	—	—	—
(T64)	Ostřikovač světlometů (verze s manuální převodovkou)	20	Černá
(T64)	Ventilátor chlazení oleje převodovky (verze s automatickou převodovkou 8HP)	30	červená
(T65)	Ventilátor automatické převodovky 8HP	10 – 20 A	Béžová/Černá

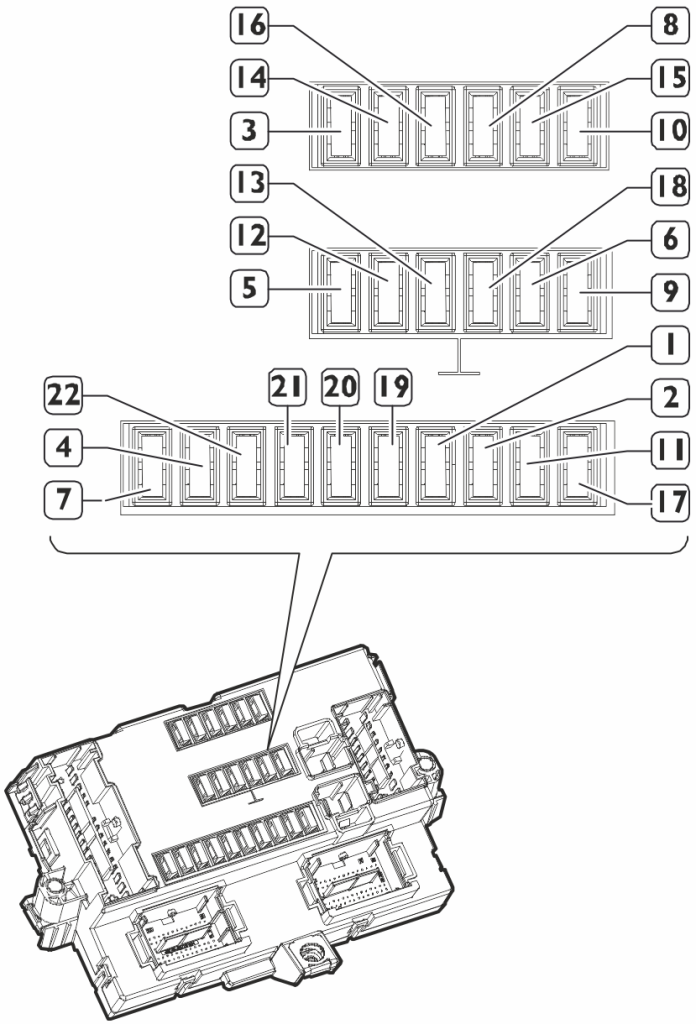

Pojistky počítače Iveco Daily VI

1	F12	Není k dispozici (vnitřní ochrana)	?
2	F13	Není k dispozici (vnitřní ochrana)	?
3	F31	Napájení +15/A Stěrače světlometů; Ostřikovač skel; Klimatizace; Vytápění; Vyhřívané zadní a přední sklo; Panely regulátoru skla a spínač zrcátek; Vyhřívač skupiny.	5
4	F32	Není k dispozici (vnitřní ochrana)	?
5	F33	Napájení + 30 zásuvka výrobce karoserie; Tachograf; Zásuvka na 13 pin a kontrolér přívěsu; Časovač pomocného vytápění; Zásuvka EOBD; Antivirový systém; Kontrolér převodovky ZF 8HP 70L; TGC.	15
6	F34	Napájení + 30 pro rádio; Iveconnect; Konektor karoserie; Stabilizátor napětí.	20
7	F36	Napájení + 30 / A Klimatizace; Blokování diferenciálu; Modul kontroléru modulu expanze.	15
8	F37	+15 spínač signálu zastavení napájení (brzdový pedál); Přístrojová deska.	7,5 A
9	F38	Napájení +30 pro centrální zamykání	20
10	F42	Napájení +15 Kontrolér ABS; Senzor rychlosti.	5
11	F43	Napájení +30/A čerpadlo ostřikovače skel	20
