Renault Vel Satis (2001-2009) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Renault Vel Satis (2001–2009), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Renault Vel Satis (2001-2009) – schéma pojistky
Rok výroby: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009
Pojistka zapalovače cigaret (zásuvka napájení) v Renault Vel Satis je pojistka F24 v pojistkové skříňce na přístrojové desce.

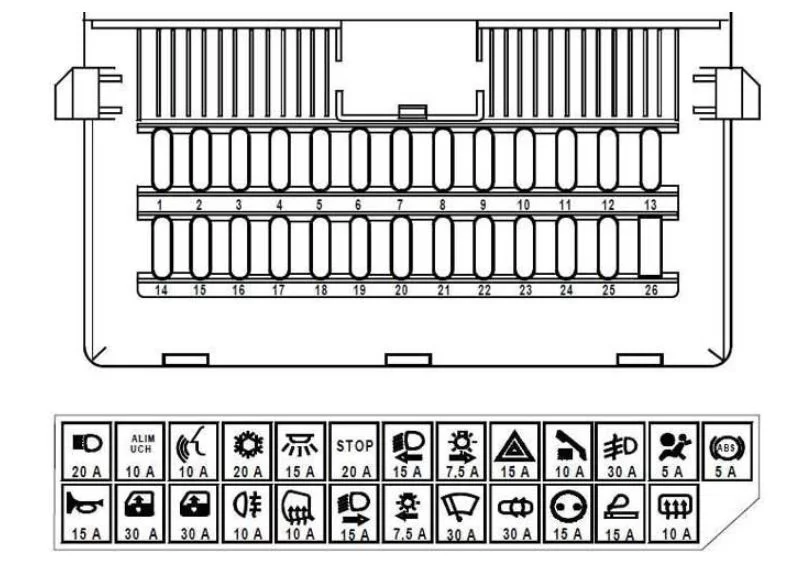

Pojistková skříňka na přístrojové desce
Renault Vel Satis – schéma pojistky – přístrojová deska
| Č. | Amp [A] | Popis |
| F1 | 20 | Dálková světla |
| F2 | 10 | Napájení modulu kombinovaného v kabině;
Čtečka karet; Elektrická parkovací brzda. |
| F3 | 10 | Hlasový syntetizátor;
Počítač s výbojkovou žárovkou; Přístrojová deska; Vyhřívané trysky; Kolečko regulátoru světlometů; Automatická kontrola omezovače rychlosti. |
| F4 | 20 | Zadní světla;
Vytápění a ventilace; Asistence při parkování; Alarm + signál napájení po zapnutí; Spínač osvětlení; Senzor deště; Relé vyhřívaného předního skla; Kompresor klimatizace; Signál motoru stěračů; Automaticky stmívací zrcátko. |
| F5 | 15 | Časované osvětlení kabiny;
Počítač bezpečnostních pásů, |
| F6 | 20 | Brzdová světla;
Rukojeť stěračů; Diagnostická zásuvka; Displej senzoru tlaku v pneumatikách; Kontrolka zablokování pro děti; Kontrolka elektrického zablokování vzadu; Osvětlení spínače elektrického okna; Spínač tempomatu. |
| F7 | 15 | Levé potkávací světlo;
Počítač výbojkové žárovky; Motor regulace světelného paprsku. |
| F8 | 15 | Pravá světla |
| F9 | 15 | Světla a varovné indikátory |
| F10 | 10 | Komunikační systém;
Rádio; Relé sedadel; Počítač s pamětí sedadla. |
| F11 | 30 | Hlasový syntetizátor;
Přístrojová deska; Přední mlhová světla; Elektrické zámky zadních dveří; Klimatizace. |
| F12 | 5 | Airbagy a předpínače |
| F13 | 5 | Počítač ABS;
Elektronická distribuce brzdění. |
| F14 | 15 | Klaksón |
| F15 | 30 | Elektrické přední okno
strana řidiče; Elektrická boční zrcátka; Modul multiplexování pro elektrická okna. |
| F 16 | 30 | Elektrické přední okno
strana spolujezdce; Jednotka multiplexování pro elektrická okna. |
| F17 | 10 | Zadní mlhová světla |
| F18 | 10 | Vyhřívaná boční zrcátka |
| F19 | 15 | Pravý potkávací světlomet |
| F20 | 7,5 | Levá boční světla;
Osvětlení snížené a odkládací schránka; Osvětlení registrační značky; Osvětlení zapalovače cigaret vzadu a popelníků; Osvětlení spínače kromě dveří a nouzových světel; Osvětlení kontrolky parkovací brzdy. |
| F21 | 30 | Stěrač zadního okna |
| F22 | 30 | Centrální zamykání |
| F23 | 15 | Zapalovač cigaret vzadu;
Telefon; |
| F24 | 15 | Zapalovač cigaret |
| F25 | 10 | Blokování volantu;
Vyhřívané relé zadního okna. |

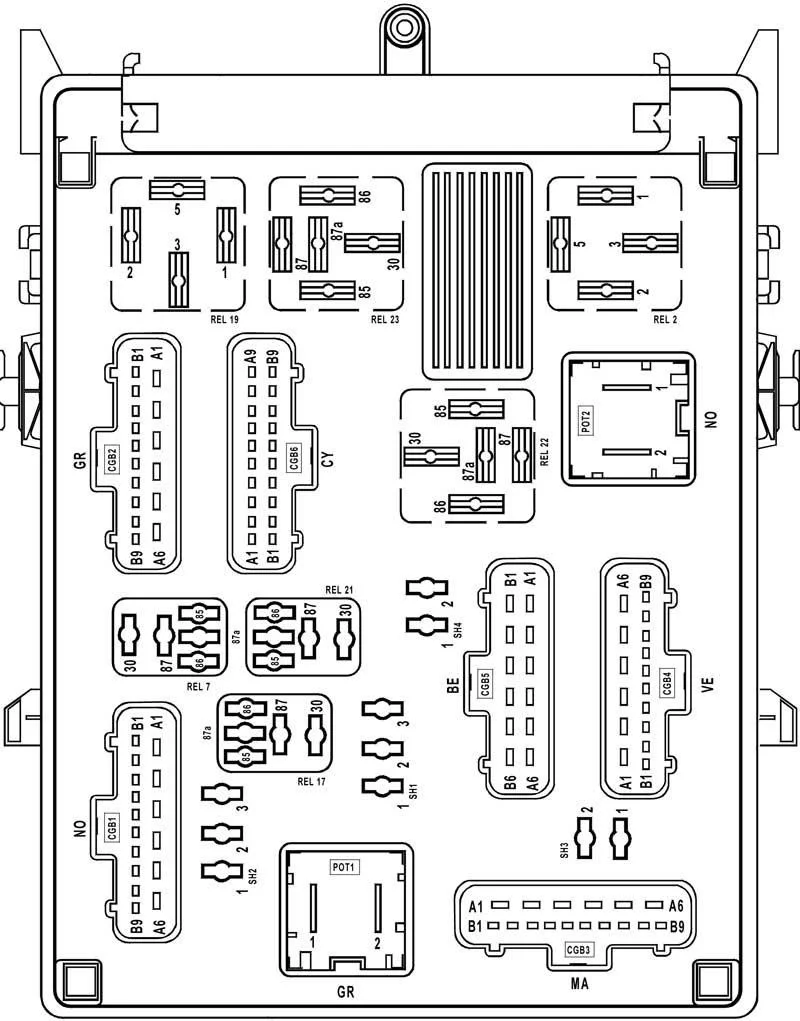

| Nr | Popis |
| RELÉ | |
| REL 2 | Vyhřívané zadní sklo |
| REL 7 | Přední mlhová světla |
| REL 9 | Stěrače |
| REL 10 | Stěrače |
| REL 11 | Zadní stěrač se světlomety pro couvání |
| REL 12 | Centrální zamykání |
| REL 13 | Centrální zamykání |
| REL 18 | Časované osvětlení kabiny |
| REL 19 | Napájení příslušenství |
| REL 21 | Blokování startovacího motoru |
| REL 22 | Počítač/ + po zapnutí |
| REL 23 | Příslušenství, rádio.
Elektrická zadní okna |
| Rozvětvení | |
| SH 1 | Elektrická zadní okna |
| SH 2 | Elektrická přední okna |
| SH 3 | Denní světla (tlumená světla) |
| SH 4 | Denní světla (směrovky) |
Středová konzola
Pojistka pro odpojení spotřebiče se nachází ve středové konzole, pod krytem loketní opěrky.
| Nr | Amp [A] | Popis |
| F50 | 20 | Pojistka pro odpojení spotřebiče:
Diagnostický konektor; Rádio; Ovladač klimatizace; Počítač s pamětí sedadla; Displej hodin/externí teploty/rádia; Navigační počítač; Počítač tlaku v pneumatikách; Centrální komunikační modul; Připojení k alarmu; Paměť sedadla. |
Nad UCH
Tato pojistková skříňka se nachází v kabině nad kombinovanou skupinou v kabině na straně řidiče.
| Nr | Amp [A] | Popis |
| F26 | 30 | Zásuvka pro přívěs |
| F27 | 30 | Panoramatický |
| F28 | 30 | Elektrické zadní okno na levé straně |
| F29 | 30 | Elektrické zadní okno na pravé straně |
| F30 | 5 | Senzor úhlu otáčení volantu |
| F31 | – | – |
| Relé | ||
| R19 | Elektrické okno | |
O Renault Vel Satis (2001-2009)
Renault Vel Satis, vyráběný v letech 2001 až 2009, je luxusní automobil, který se vyznačuje svým jedinečným designem a komfortem. Tento model byl navržen tak, aby nabízel prostorný interiér a vysokou úroveň pohodlí pro řidiče i pasažéry. Vel Satis byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytovaly různé úrovně výkonu a efektivity. Mezi nejčastější motory patřily 2.0T benzínový motor a 3.0 V6 dieselový motor, které byly známé svou spolehlivostí a plynulým chodem. Renault Vel Satis byl vybaven moderními technologiemi a bezpečnostními prvky, což ho činilo atraktivní volbou pro ty, kteří hledali kombinaci stylu a funkčnosti.
Schéma pojistkové skříňky Renault Vel Satis
Tato stránka zobrazuje schéma pojistkové skříňky pro Renault Vel Satis, která je nezbytná pro identifikaci a údržbu elektrických komponentů vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti přístrojové desky. Na schématu jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla, a proto je důležité mít přesné informace o její konfiguraci a funkci.
