Renault Master III (2003-2018) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříňky Renault Master III (2003–2018), získáte informace o poloze panelů pojistek uvnitř vozidla a naučíte se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Renault Master
Týká se vozidel vyrobených v letech:
2003, 2004, 2005, 2006, 2007, 2008, 2009 a 2010.
Jelikož Renault Master byl vyráběn dlouhé období s různými možnostmi elektrického vybavení a karosářskými modely, není možné poskytnout obecný popis pojistek a relé.
Kabina
Pojistková skříňka

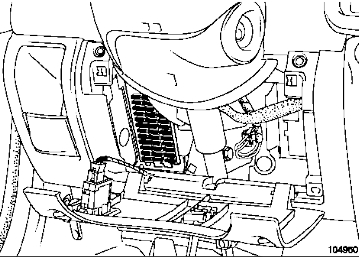

Nachází se pod přístrojovou deskou za ochranným panelem.
Popis
- Rezerva
- Rezerva
- Rezerva
- 20A – Zařízení proti krádeži, senzor nárazů
- Rezerva
- 10A – Levý světlomet dálkových světel, přístrojová deska
- 15A – Stropní osvětlení, paměť audio systému, přístrojová deska, přijímač pro dálkové ovládání zámků dveří, vnitřní osvětlení, indikátor s integrovanými hodinami, relé ovládání zámku dveří, tachograf
- 30A – Rozdělovač pojistek pro spotřebiče elektrické energie
- Rezerva
- 10A – Pravý světlomet (dálkové světlo)
- 7,5A – Zadní mlhová světla, přístrojová deska
- Rezerva
- Rezerva
- 20A – Motor stěrače čelního skla
- Rezerva
- 25A – Centrální zamykání zámků dveří
- 30A – Ostřikovač světlometů
- 2A – Konektor pro diagnostiku systému OBD2
- 5A – Pneumatické odpružení
- 15A – Alarm, diagnostický konektor
- Rezerva
- 2A – Systém proti zablokování (ABS)
- 15A – Klakson
- 7,5A – Žárovky pravá strana, osvětlená tabulka
- Rezerva
- 5A – Ohřívací prvek zadního skla
- 20A – Levé boční světla, osvětlení tabulky, osvětlení ovládacích prvků a zapalovačů
- Rezerva
- 15A – Vyhřívané sedadlo
- 20A – Elektromagnetický ventil pro zastavení motorů Diesel, topný systém, systém vstřikování.
- 15A – Čistič, ostřikovač čelního skla
- 10A – Pravý světlomet (dálkové světlo)
- 25A – Elektrické ovládání oken pro dveře cestujících
- 20A – Brzdová světla, couvací světla
- 20A – Elektrický ventilátor pro přívod vzduchu do kabiny
- 10A – Časované relé ostřikovačů světlometů, levý světlomet (dálkové světlo), přístrojová deska
- 25A – Elektrické okno ve dveřích řidiče
- 7,5A – ECU systému vstřikování
- Rezerva
- 20A – Audio systém, tachometrické relé, relé topení na naftu
- 10A – Prvky pro vyhřívání vnějších zrcátek
- 15A – Indikátor zapnutých vnějších světel, přístrojová deska
- Rezerva
- 25A – Zapalovač cigaret
- 40A – Elektrický ventilátor pro přívod vzduchu do kabiny auta s klimatizací
- 40A – Ohřívací prvek zadního skla
Pojistková skříňka relé
Tyto moduly jsou namontovány na desce relé kabiny, na levé straně přístrojové desky.
Typ 1
Popis
| F1 | 25 | Autobus 9 míst:
+ Napájení baterie před přerušením baterie výstup topení |
| F2 | – | Autobus 9 míst:
nepoužívá se |
| F3 | 25 | Autobus 9 míst:
Relé kondenzátoru |
| F4 | 5 | Autobus 9 míst:
+ Napájení baterie před přerušením baterie kontrola topení |
| A | + Po zapnutí 1 | |
| B | Není v použití | |
| C | Rychlost ventilátoru kabiny 4 | |
| D | Nezávislé přerušení topení | |
| E | Zadní vyhřívané sklo a boční zrcátka | |
| R1 | Autobus 9 míst:
Klimatizace + napájení po zapnutí |
|
| R2 | Autobus 9 míst:
Kondenzátor |
|
| 720 | Přerušení klimatizace | |
| 731 | Vyhřívané čelní sklo | |
Typ 2
Renault Master 3 – pojistky – popis
| F1 | 15 | Relé kondenzátoru |
| F2 | 25 | + Po relé zapalování 2 |
| F3 | 30 | Napájení elektrických dveří po přerušení baterie |
| F4 | – | Není v použití |
| F1 | 15 | Relé přerušení baterie |
| F2 | 5 | + Napájení baterie před přerušením baterie kontrola topení |
| F3 | 25 | + Napájení baterie před přerušením baterie výstup topení |
| F4 | 15 | Signalizace světlem a pro nohy + napájení baterie po přerušení baterie |
| F1 | 10 | + Napájení relé zapalování 2 (299-752) – elektrické dveře – osvětlení pro cestující – centrální zamykání |
| F2 | 5 | Nouzové zastavení – otevřený spínač |
| F3 | 5 | Zámky zadních dveří + po zapalování |
| F4 | – | Není v použití |
| 720 | Přerušení klimatizace | |
| A | + Po zapnutí 1 | |
| B | Mlhová světla | |
| C | Rychlost ventilátoru v kabině 4 | |
| D | Nezávislé přerušení topení | |
| E | Vyhřívané zadní sklo a boční zrcátka | |
| A | Přerušení baterie | |
| B | Blokování odpojení baterie | |
| C | + Po zapnutí 2 | |
| D | Odpařovač | |
| E | Kondenzátor | |
Pojistky baterie v Renault Master
- F1 40A Pojistková skříňka v kabině
- F2 – 400A – Napájení pojistkové skříňky obvodů napájení, motorku pro startování, systému startování
- F3 – 40A – Pojistka relé výkonu počítače vstřikování
Renault Master III (2010-2018) – schéma pojistkové skříňky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Pojistky zapalovače cigaret (zásuvka napájení) v Renault Master III (2010-2018) je pojistka
v pojistkové skříňce v prostoru pro cestující.
Pojistková skříňka v motorovém prostoru

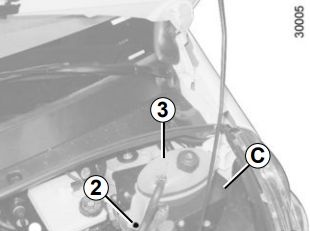

Poloha pojistkové skříňky
Odstranění:

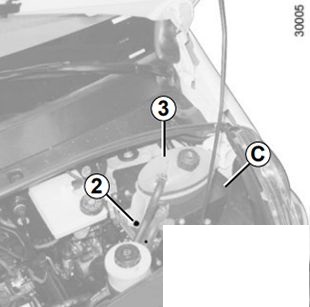

Uvolněte šroub 2 a odstraňte nádržku na chladicí kapalinu 3.

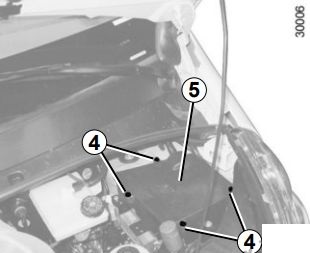

Uvolněte čtyři šrouby 4.
Převraťte jednotku 5, abyste získali přístup k pojistkám v motorovém prostoru.
Instalace pojistkové skříňky:
Připojte podpěry 7, poté připevněte podporu 6.
Utáhněte čtyři šrouby 4, abyste zajistili, že jednotka 5 je zcela uzavřena (zkontrolujte, zda do jednotky 5 během odstranění / instalace nevniká voda nebo prach).
Umístěte nádržku na chladicí kapalinu 3 a poté zašroubujte šroub 2.
Přiřazení pojistek
Pojistky Renault Master 3 – popis
| Pojistka | Popis |
 |
Směrovky pravé |
 |
Směrovky levé |
 |
Světlomet pravý |
 |
Světlomet levý |
 |
Mlhová světla |
 |
Světlomety dálkové levé |
 |
Světlomety dálkové pravé |
 |
ABS |
 |
Světlomety stěrače |
 |
Systém topení a klimatizace |
 |
Odmrazování skla |
Pojistková skříňka v prostoru pro cestující
Poloha pojistkové skříňky
Odstranit kryt A, pomocí výřezu B.
Určení pojistek
Pojistky v Renault Master III
| Pojistka | Popis |
 |
Rádio;
Vyhřívaná sedadla; Vícefunkční displej; Vývod pro audio a varovné připojení. |
 |
Vývod příslušenství |
|
Zapalovač cigaret |
 |
Panel přístrojů |
 |
Centrální ovládání dveří |
 |
Ovladač v prostoru pro cestující;
Směrovky a zadní mlhová světla. |
 |
Diagnostický vývod |
 |
ABS / ESP |
 |
Brzdová světla;
Vnitřní osvětlení. |
 |
Ovladač prostoru pro cestující |
 |
Brzdová světla |
 |
Elektrická okna;
Systém topení a klimatizace a ovladač kabiny pro cestující. |
 |
Vyhřívané zadní sklo na levé straně |
 |
Vyhřívané zadní sklo na pravé straně |
 |
Stěrače |
 |
Imobilizér motoru |
 |
Vyhřívaná sedadla |
 |
Směrovky |
 |
Přístup bez rukou |
 |
Tachograf |
 |
Ventilátor topného a klimatizačního systému |
 |
Dodatečné úpravy |
 |
Elektrická okna a ovladač v prostoru pro cestující |
 |
Pravé boční světlo |
 |
Levé boční světlo |
 |
Pravá potkávací světla |
 |
Levá potkávací světla |
 |
Mlhová světla |
 |
Levé dálkové světlo |
 |
Pravé dálkové světlo |
 |
ABS |
 |
Světla stěrače |
 |
Systém topení a klimatizace |
 |
Odmrazování |
O Renault Master III (2003-2018)
Renault Master III, vyráběný v letech 2003 až 2018, je oblíbený užitkový automobil, který se vyznačuje robustností a spolehlivostí. Tento model je často využíván jako dodávka nebo minibus, což ho činí ideálním pro podnikatele a přepravní služby. Renault Master III nabízí různé možnosti motorizace, včetně dieselových motorů s objemem od 2.3 do 2.5 litru, které jsou známé svou efektivitou a výkonem. Interiér vozidla je navržen s důrazem na pohodlí a praktičnost, což z něj činí vynikající nástroj pro dlouhé cesty a každodenní používání.
Schéma pojistkové skříňky Renault Master III
Tato stránka zobrazuje schéma pojistkové skříňky pro Renault Master III, která je klíčová pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je navržena tak, aby poskytovala jednoduchý přístup a jasné označení, což usnadňuje údržbu a opravy.
