Renault Koleos II (2016-2022) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříňky Renault Koleos II (2016–2022), získáte informace o poloze panelů pojistek v autě a naučíte se přiřazení každé pojistky (rozložení pojistek).
Renault Koleos II (2016-2019) – schéma pojistky
Rok výroby: 2016, 2017, 2018, 2019.
Pojistky zapalovače cigaret (zásuvka napájení) v Renault Laguna III (2007-2015) jsou pojistky CIGAR LIGHTER v pojistkové skříňce.
Poloha pojistkové skříňky
Pojistková skříňka č. 1 v kabině:
Nachází se na levé straně palubní desky vozidla.
Odstraňte kryt A pomocí šroubováku nebo podobného předmětu.
Pojistková skříňka č. 2 v kabině (ve vozidlech s funkcí zastavení a startování):
Odstraňte kryt B pomocí šroubováku nebo podobného předmětu.
Pojistková skříňka č. 3 v prostoru pro cestující
Umístěná za palubní deskou.
Pro přístup k pojistkám je nutné demontovat odkládací schránku. Kontaktujte autorizovaného prodejce.
Účel pojistek
Abyste identifikovali pojistky, použijte štítek s umístěním pojistek uvnitř A nebo B.
Některé pojistky mohou být vyměněny pouze kvalifikovaným technikem. Tyto pojistky nejsou uvedeny na štítku. Vyměňujte pouze pojistky uvedené na štítku.
| Název / symbol | Popis |
|---|---|
| Název / symbol | Popis |
| BLOWER | Větrání |
| TURN HAZARD | Výstražná světla |
| 2ND POWER SOCKET | 2. zásuvka napájení (zapalovač cigaret) |
| REAR WIPER | Zadní stěrač |
| POWER DR LOCK | Elektrické zamykání dveří |
| ELEC B, B2 | Elektrické zařízení |
| IMOB | Imobilizér |
| AUDIO | Audio |
| ABS / EPS | Systém prevence zablokování kol |
| MEDIA | Multimediální zařízení |
| VDC | Dynamická kontrola vozidla |
| STOP LAMP | Brzdové světlo |
| POWER DR LOCK2 | Elektrické zamykání dveří |
| CIGAR LIGHTER | Zapalovač cigaret |
| Název / symbol | Popis |
|---|---|
| HEAT STEER WHEEL | Vyhřívání volantu |
| RR DEF | Elektrické vyhřívání zadního skla |
| BOSE | Zesilovač Bose |
| ACC RADIO | Zásuvka příslušenství;
Rádio. |
| JUNCTION MODULE | Spojovací modul |
| AIR CON | Ovládací jednotka klimatizace |
| H / MIRR | Vyhřívaná boční zrcátka |
| HEATER SEAT | Vyhřívání sedadla |
| EC AUTO ACC | Ovládací jednotka klimatizace |
| REAR VIEW | Zadní zrcátko |
| WASH MTR | Motor stěrače |
| GEAR BOX OIL PUMP | Čerpadlo oleje převodovky |
| BCM | Modul řízení karoserie |
| POWER WINDOW | Napájení okna |
| SEAT BELT WARNING | Modul upozornění na bezpečnostní pás |
| STRG WHEEL ANGLE | Senzor úhlu otáčení volantu |
Schéma pojistek a relé – Renault Koleos II
Týká se vozidel vyrobených v letech:
2016, 2017, 2018, 2019, 2020, 2021, 2022.
POJISTKY V KABINĚ A LEVÁ STRANA VOZIDLA

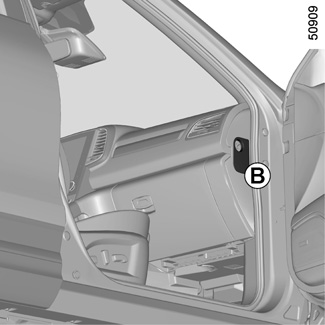

POJISTKY V KABINĚ B VOZIDLO VYBAVENÉ SYSTÉMEM STOP&START
Odpojte kryt B pomocí šroubováku.
POJISTKY V KABINĚ A PRAVÁ STRANA VOZIDLA
Abyste se dostali k pojistkám, je nutné odstranit prostor pro cestující. Kontaktujte autorizovaného partnera značky.
Abyste vyměnili pojistky, řiďte se pokyny uvedenými na etiketě obsahující seznam pojistek umístěné v odkládací schránce A nebo B.
Výměna některých pojistek vyžaduje zásah kvalifikovaného odborníka. Tyto pojistky nejsou uvedeny na etiketě.
Uživatel může vyměnit pouze pojistky uvedené na etiketě.
|
Symbol |
Popis |
Symbol |
Popis |
Symbol |
Popis |
||||
|---|---|---|---|---|---|---|---|---|---|
|
VENTILÁTOR |
Větrání
|
VDC |
Dynamická kontrola vozidla
|
H/MIRR |
Vyhřívaná zpětná zrcátka
|
||||
|
HASIČSKÉ SVÍTILNY |
Hasičské světla |
STOP SVĚTLO |
Světlo stop
|
VYHŘÍVANÉ SEDADLO |
Vyhřívané sedadlo
|
||||
|
2. ZÁSUVKA |
2. zásuvka
|
POWER DR LOCK2 |
Centrální zamykání dveří
|
EC AUTO ACC |
Modul řízení klimatizace
|
||||
|
ZADNÍ STĚRAČ |
Stěrač zadního okna
|
ZAPALOVAČ |
Zapalovač
|
ZPĚTNÉ ZRCÁTKO |
Zpětné zrcátko
|
||||
|
POWER DR LOCK |
Centrální zamykání dveří
|
VYHŘÍVANÝ VOLANT |
Vyhřívaný volant
|
WASH MTR |
Motor stěrače
|
||||
|
ELEC B, B2 |
Elektrické vybavení
|
RR DEF |
Elektrické odmrazování zadního okna
|
OLEJOVÉ ČERPADLO PRO PŘEVODOVKU |
Čerpadlo oleje převodovky
|
||||
|
IMOB |
Systém blokování zapalování
|
BOSE |
Zesilovač Bose
|
BCM |
Kombinovaný modul v kabině
|
||||
|
AUDIO |
Audio
|
ACC RÁDIO |
Zásuvka příslušenství, rádio
|
ELEKTRICKÁ OKNA |
Elektrické ovládání oken
|
||||
|
ABS/EPS |
Systém prevence zablokování kol během brzdění
|
MODUL SPOJENÍ |
Modul spojení
|
UPOZORNĚNÍ NA BEZPEČNOSTNÍ PÁS |
Modul upozornění na bezpečnostní pás
|
||||
|
MEDIA |
MULTIMEDIÁLNÍ PRVKY
|
KLIMATIZACE |
Modul řízení klimatizace
|
ÚHEL VOLANTU |
Senzor úhlu řízení |
O Renault Koleos II (2016-2022)
Renault Koleos II, uvedený na trh v roce 2016, je elegantní SUV, které kombinuje komfort a moderní technologii. Tento model je známý svým prostorným interiérem a vysokou úrovní bezpečnosti. Koleos II nabízí různé možnosti motorizace, včetně benzínových a naftových motorů, které poskytují optimální výkon a efektivitu. Díky svému robustnímu designu a pokročilým funkcím je ideálním vozidlem pro rodiny i jednotlivce, kteří hledají spolehlivost a styl na cestách.
Schéma pojistkové skříňky Renault Koleos II
Tato stránka zobrazuje schéma pojistkové skříňky pro Renault Koleos II, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází typicky v motorovém prostoru a v kabině vozidla. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a funkci.
