Citroen Jumper (2006-2022) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříňky Citroën Jumper 2006‑2022, získáte informace o poloze panelů pojistek uvnitř vozu a naučíte se přiřazení každé pojistky (rozložení pojistek).
Citroen Jumper (2006-2018) – schéma pojistkové skříňky
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Pojistky zapalovače cigaret (zásuvky napájení) jsou pojistky č. 33 (zásuvka 12 V vzadu), F44 (zásuvka zapalovače cigaret – 12 V vpředu) v pojistkové skříňce přístrojové desky a pojistka č. 56 (zásuvka 12 V vzadu pro pasažéra) v pojistkové skříňce ve sloupku dveří. V britské verzi – pojistka č. 56 (zásuvka 12 V vzadu pro pasažéra) v pojistkové skříňce ve sloupku dveří a pojistky č. 9 (zásuvka 12 V vzadu), č. 14 (zásuvka 12 V vpředu) a č. 15 (zapalovač cigaret) v motorovém prostoru pojistkové skříňky.

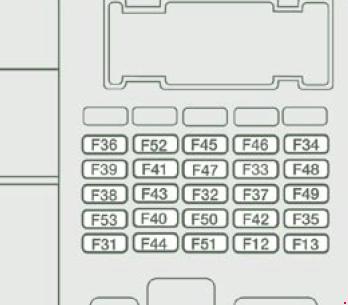

Pojistková skříňka přístrojové desky
Nachází se v dolní části přístrojové desky (na levé straně).
Prostor pro cestující
Vozy s volantem na levé straně: Pojistková skříňka se nachází ve sloupku dveří pasažéra (na pravé straně).
Vozy s volantem na pravé straně: Pojistková skříňka se nachází ve sloupku dveří řidiče (na pravé straně).
Motorový prostor
Uvolněte matice a nakloňte skříňku, abyste se dostali k pojistkám.
Schémata pojistkových skříní
Pojistky zapalovače cigaret (zásuvky napájení) jsou pojistky č. 33 (zásuvka 12 V vzadu), F44 (zásuvka zapalovače cigaret – 12 V vpředu) v pojistkové skříňce přístrojové desky a pojistka č. 56 (zásuvka 12 V vzadu pro pasažéra) v pojistkové skříňce ve sloupku dveří. V britské verzi – pojistka č. 56 (zásuvka 12 V vzadu pro pasažéra) v pojistkové skříňce ve sloupku dveří a pojistky č. 9 (zásuvka 12 V vzadu), č. 14 (zásuvka 12 V vpředu) a č. 15 (zapalovač cigaret) v motorovém prostoru pojistkové skříňky.
Pojistková skříňka přístrojové desky
Nachází se v dolní části přístrojové desky (na levé straně).
Prostor pro cestující
Vozy s volantem na levé straně: Pojistková skříňka se nachází ve sloupku dveří pasažéra (na pravé straně).
Vozy s volantem na pravé straně: Pojistková skříňka se nachází ve sloupku dveří řidiče (na pravé straně).
Motorový prostor
Uvolněte matice a nakloňte skříňku, abyste se dostali k pojistkám.
2008

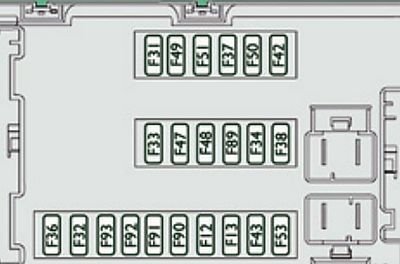

Přístrojová deska
Přiřazení pojistek v pojistkové skříňce přístrojové desky (2008)
Citroen Jumper – pojistky – popis
| Č. | Ampéry [A] | Přiřazení |
|---|---|---|
| Č. | Ampéry [A] | Přiřazení |
| 12 | 7,5 | Pravý potkávací světlomet |
| 13 | 7,5 | Levý potkávací světlomet;
Nastavení výšky světlometů. |
| 31 | 7,5 | Napájení relé |
| 32 | 10 | Osvětlení interiéru minibusu;
Nouzová světla. |
| 33 | 15 | Zásuvka 12 V zadní |
| 34 | – | Nepoužívá se |
| 35 | 7,5 | Světla zpátečky;
Senzor vody v naftě. |
| 36 | 20 | Zamknutí/odemknutí dveří |
| 37 | 10 | Spínač brzdových světel;
Třetí brzdové světlo; Přístrojová deska. |
| 38 | 10 | Interní relé |
| 39 | 10 | Audio systém;
Diagnostická zásuvka; Poplachová siréna; Programovatelná kontrola pomocného vytápění. |
| 40 | 15 | Odmrazování: zadní sklo (levá strana), zrcátko (strana pro cestující) |
| Č. | Ampéry [A] | Přiřazení |
|---|---|---|
| 41 | 15 | Odmrazování: zadní sklo (pravá strana), zrcátko (strana řidiče) |
| 42 | 7,5 | Řídicí jednotka a senzor ABS;
Senzor ESP; Spínač brzdových světel. |
| 43 | 30 | Motor stěrače předního skla |
| 44 | 20 | Zapalovač cigaret – zásuvka 12 V přední |
| 45 | 7,5 | Elektrické spínače pro ovládání oken a zrcátka (strana řidiče);
Elektrické ovládání oken pasažéra. |
| 46 | – | Nepoužívá se |
| 47 | 20 | Elektrický motor ovládání okna řidiče |
| 48 | 20 | Elektrický motor ovládání okna pasažéra |
| 49 | 7,5 | Senzor deště/světla;
Audio systém; Elektrický motor ovládání okna řidiče; Alarm; Ovládací prvky na přístrojové desce. |
| 50 | 7,5 | Systém airbagů a předpínačů |
| 51 | 7,5 | Chronotachograf;
Tempomat; Ovládání klimatizace. |
| 52 | 7,5 | Relé pro volitelné napájení |
| 53 | 7,5 | Přístrojová deska;
Zadní mlhová světla. |
Pojistková skříňka sloupku dveří
Přiřazení pojistek v pojistkové skříňce sloupku dveří (2008)
Citroen Jumper – pojistky – popis
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 54 | – | Nepoužívá se |
| 55 | 15 | Vyhřívaná sedadla |
| 56 | 15 | Zásuvka 12 V vzadu;
Zapalovač cigaret. |
| 57 | 10 | Ventilační/teplovzdušný motor pod sedadlem řidiče |
| 58 | 10 | Směrová světla |
| 59 | – | Nepoužívá se |
| 60 | – | Nepoužívá se |
| 61 | – | Nepoužívá se |
| 62 | – | Nepoužívá se |
| 63 | 10 | Programovatelný spínač pro pomocné vytápění |
| 64 | – | Nepoužívá se |
| 65 | 30 | Programovatelný pomocný vytápěcí ventilátor |

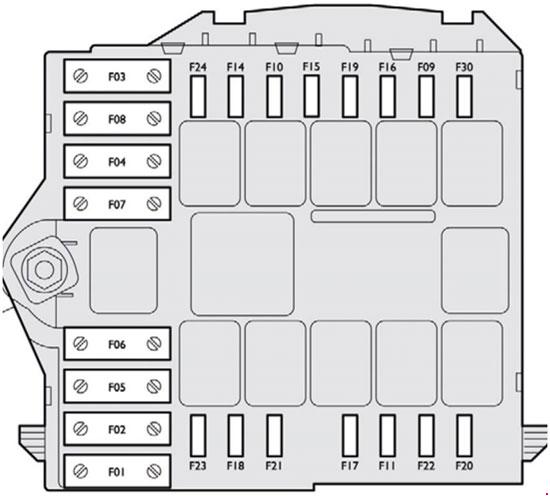

Motorový prostor
Přiřazení pojistek v motorovém prostoru (2008)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | 40 | Napájení čerpadla ABS/ESP |
| 2 | 50 | Jednotka pro předehřev nafty |
| 3 | 30 | Zapalování |
| 4 | 20 | Programovatelný hořák pro pomocné vytápění |
| 5 | 20 | Programovatelné relé pro kontrolu pomocného vytápění |
| 6 | 40/60 | Skupina ventilátoru (vysoká rychlost) |
| 7 | 40/50 | Skupina ventilátoru (nízká rychlost) |
| 8 | 40 | Klimatizace |
| 9 | 20 | Čerpadlo předního stěrače |
| 10 | 15 | Klaksón |
| 11 | 7,5 | Jednotka a relé pro předehřev nafty |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 14 | 7,5 | Pravý světlomet s tlumeným světlem |
| 15 | 7,5 | Levý světlomet s tlumeným světlem |
| 16 | 7,5 | Řídicí jednotka motoru |
| 17 | 10 | Řídicí jednotka motoru |
| 18 | 7,5 | Řídicí jednotka motoru |
| 19 | 7,5 | Kompresor klimatizace |
| 20 | 30 | Čerpadlo ostřikovače světlometů |
| 21 | 15 | Napájení čerpadla paliva |
| 22 | 20 | Řídicí jednotka motoru |
| 23 | 30 | Napájení elektroventilů ABS/ESP |
| 24 | – | Nepoužívá se |
| 30 | 15 | Přední mlhová světla |
2011, 2012
Přístrojová deska
Přiřazení pojistek v pojistkové skříňce přístrojové desky (2011-2012 (Spojené království))
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 12 | 7,5 | Pravý potkávací světlomet |
| 13 | 7,5 | Levý potkávací světlomet |
| 31 | 5 | Napájení relé |
| 32 | 7,5 | Vnitřní osvětlení |
| 33 | 20 | Senzor baterie |
| 34 | 20 | Vnitřní osvětlení minibusu;
Varování o nebezpečí. |
| 36 | 10 | Audio systém;
Diagnostický konektor; Poplachová siréna; Programovatelná kontrola pomocného topení; Kontrola klimatizace; Tachograf; Baterie. |
| 37 | 7,5 | Spínač brzdových světel;
Třetí brzdové světlo; Přístrojová deska. |
| 38 | 20 | Centrální zamykání |
| 42 | 5 | Kontrolér a senzor ABS;
Senzor ASR; Senzor ESP; Spínač brzdových světel. |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 43 | 20 | Motor stěrače předního skla |
| 47 | 20 | Elektrický motor ovládání okna řidiče |
| 48 | 20 | Elektrický motor ovládání okna pasažéra |
| 49 | 5 | Audio systém – ovládací prvky na přístrojové desce |
| 50 | 7,5 | Systém airbagů a předpínačů |
| 51 | 5 | Tachograf;
Tempomat; Ovládání klimatizace; Osvětlení zpátečky; Čidlo vody v naftě. |
| 53 | 7,5 | Přístrojový panel |
| 89 | – | Nepoužívá se |
| 90 | 7,5 | Levý reflektor |
| 91 | 7,5 | Pravý reflektor |
| 92 | 7,5 | Levý reflektor |
| 93 | 7,5 | Pravý reflektor |
Pojistková skříňka sloupku dveří
Přiřazení pojistek v pojistkové skříňce sloupku dveří (2011, 2012)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 54 | – | Nepoužívá se |
| 55 | 15 | Vyhřívaná sedadla |
| 56 | 15 | Zásuvka 12 V |
| 57 | 10 | Programovatelné pomocné topení |
| 58 | 15 | Odmrazování: levý zadní panel |
| 59 | 15 | Odmrazování: pravý zadní panel |
| 60 | – | Nepoužívá se |
| 61 | – | Nepoužívá se |
| 62 | – | Nepoužívá se |
| 63 | 10 | Dodatečná kontrola zadního cestujícího |
| 64 | – | Nepoužívá se |
| 65 | 30 | Pomocný vytápěcí ventilátor pro zadního cestujícího |
Motorový prostor
Přiřazení pojistek v motorovém prostoru (2016)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | 40 | Napájení pumpy ABS |
| 2 | 50 | Jednotka předehřevu nafty |
| 3 | 30 | Zapalování |
| 4 | 40 | Ohřívač paliva |
| 5 | 20/50 | Větrání kabiny s programovatelným pomocným vytápěním (+baterie) |
| 6 | 40/60 | Maximální rychlost ventilátoru kabiny (+baterie) |
| 7 | 40/50/60 | Minimální rychlost ventilátoru kabiny (+baterie) |
| 8 | 40 | Skupina ventilátoru kabiny (zapalování +) |
| 9 | 15 | Zásuvka 12 V vzadu (+baterie) |
| 10 | 15 | Klaksón |
| 11 | – | Nepoužívá se |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 14 | 15 | Zásuvka 12 V přední (+baterie) |
| 15 | 15 | Zapalovač cigaret (+baterie) |
| 16 | – | Nepoužívá se |
| 17 | – | Nepoužívá se |
| 18 | 7,5 | Řídicí jednotka motoru (+baterie) |
| 19 | 7,5 | Kompresor klimatizace |
| 20 | 30 | Čerpadlo na mytí skel/světlometů |
| 21 | 15 | Napájení čerpadla paliva |
| 22 | – | Nepoužívá se |
| 23 | 30 | Elektromagnetické ventily ABS |
| 24 | 7,5 | Panel spínačů pomocných;
Ovládání a sklápění vnějších zrcátek (spínač zapnutí +). |
| 30 | 15 | Topení vnějších zrcátek |
Citroen Jumper – schéma pojistky
Rok výroby: 2019, 2020, 2021.
Pojistky zapalovače cigaret (zásuvky napájení) v Citroen Jumper jsou pojistky 15 v pojistkové skříňce v motorovém prostoru.
Ve vozidle jsou tři pojistkové skříňky: v přístrojové desce nalevo, ve sloupku napravo a v motorovém prostoru.
Pojistky nalevo od přístrojové desky
| Číslo | Ampéráž [A] | Popis |
|---|---|---|
| 12 | 7,5 | Pravý potkávací světlomet |
| 13 | 7,5 | Levý potkávací světlomet |
| 32 | 7,5 | Osvětlení kabiny (+ baterie) |
| 34 | 7,5 | Osvětlení kabiny Minibus; Nouzová světla. |
| 36 | 10 | Audio systém; Ovládání klimatizace; Alarm; Tachograf; Počítač pro odpojení baterie; Programátor dodatečného vytápění (+ baterie). |
| 37 | 7,5 | Spínač brzdových světel; Třetí brzdové světlo; Přístrojová deska (+ klíč). |
| 38 | 20 | Centrální zamykání (+ baterie) |
| 42 | 5 | Senzor a počítač systému ABS; Senzor systému ASR; Senzor systému DSC; Spínač brzdových světel. |
| 43 | 20 | Motor předního stěrače (+ klíč) |
| 47 | 20 | Motor elektrického okna na straně řidiče |
| 48 | 20 | Motor elektrického okna na straně pasažéra |
| 49 | 5 | Počítač asistenta parkování; Audio systém; Ovladače na volantu; Centrální a boční ovládací panel; Dodatečný ovládací panel; Počítač pro odpojení baterie (+ klíč). |
| 50 | 7,5 | Počítač airbagů a předpínačů bezpečnostních pásů |
| 51 | 5 | Tachograf; Počítač pro asistenci při řízení; Klimatizace; Světla zpátečky; Senzor vody ve filtru na naftu; Proudový měřič (+ klíč). |
| 53 | 7,5 | Přístrojová deska (+ baterie) |
| 90 | 7,5 | Levý dálkový světlomet |
| 91 | 7,5 | Pravý dálkový světlomet |
| 92 | 7,5 | Levý mlhový světlomet |
| 93 | 7,5 | Pravý mlhový světlomet |

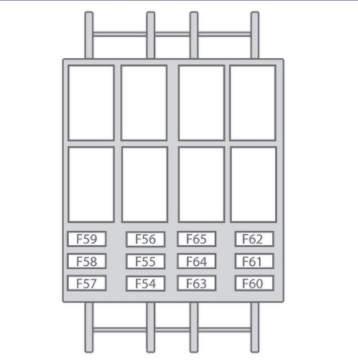

Pojistky v pravém sloupku
| Číslo | Ampéráže [A] | Popis |
| 55 | 15 | Vyhřívání sedadel |
| 56 | 15 | Při 12 V blízko sedadla cestujícího vzadu |
| 57 | 10 | Dodatečné vyhřívání pod sedadlem |
| 58 | 15 | Odmrazování zadního okna vlevo |
| 59 | 15 | Odmrazování zadního okna vpravo |
| 63 | 10 | Kontrola dodatečného vyhřívání pro cestujícího vzadu |
| 65 | 30 | Ventilátor dodatečného vyhřívání pro cestujícího vzadu |

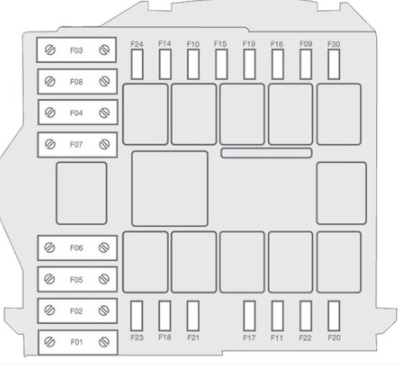

Pojistky v motorovém prostoru
| Číslo | Ampéráže [A] | Popis |
| 1 | 40 | Napájení čerpadla systému ABS |
| 2 | 50 | Modul systému žhavicích svíček |
| 3 | 30 | Klíč na startování; Motorek na startování. |
| 4 | 40 | Ohřívač na naftu |
| 5 | 20/50 | Větrání kabiny s programovatelným doplňkovým vytápěním (+ baterie) |
| 6 | 40/60 | Modul ventilátoru chlazení kabiny – maximální rychlost (+ baterie) |
| 7 | 40/50/60 | Modul ventilátoru chlazení kabiny – minimální rychlost (+ baterie) |
| 8 | 40 | Modul ventilátoru chlazení kabiny (+ klíč) |
| 9 | 15 | Na 12 V vzadu (+ baterie) |
| 10 | 15 | Klaksón |
| 14 | 15 | Na 12 V vpředu (+ baterie) |
| 15 | 15 | Zapalovač cigaret (+ baterie) |
| 19 | 7,5 | Kompresor systému klimatizace |
| 20 | 30 | Čerpadlo kapaliny pro mytí skel a trysky světlometů |
| 21 | 15 | Napájení čerpadla paliva |
| 23 | 30 | Elektromagnetické ventily systému ABS |
| 24 | 7,5 | Dodatečný ovládací panel – ovládání a sklápění vnějších zrcátek (+ klíč) |
| 30 | 15 | Odmlžování zpětných zrcátek |
Schéma pojistek a relé – Citroen Jumper
2022.
Pro zapalovač cigaret (zásuvky napájení) v Citroen Jumper je zodpovědná pojistka 15 v pojistkové skříňce v motorovém prostoru.
Ve vozidle jsou tři pojistkové skříňky: na palubní desce vlevo, na sloupku vpravo a v motorovém prostoru.

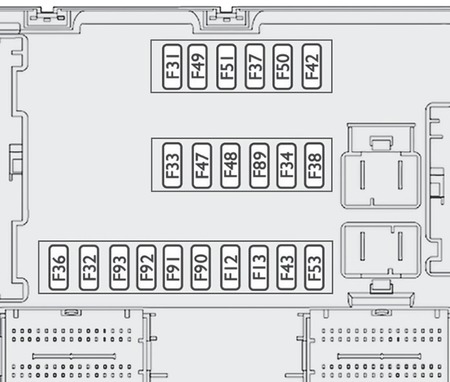

Pojistky na levé straně palubní desky
| Číslo | Ampéráž [A] | Popis |
|---|---|---|
| 12 | 7,5 | Pravý potkávací světlomet |
| 13 | 7,5 | Levý potkávací světlomet |
| 32 | 7,5 | Osvětlení kabiny (+ baterie) |
| 34 | 7,5 | Osvětlení kabiny minibusu; Nouzová světla. |
| 36 | 10 | Audio systém; Ovládací prvky klimatizace; Alarm; Tachograf; Počítač pro odpojení baterie; Programátor pomocného vytápění (+ baterie). |
| 37 | 7,5 | Spínač brzdových světel; Třetí brzdové světlo; Přístrojová deska (+ klíč). |
| 38 | 20 | Centrální zamykání (+ baterie) |
| 42 | 5 | Senzor a počítač systému ABS; Senzor systému ASR; Senzor systému DSC; Spínač brzdových světel. |
| 43 | 20 | Motor předního stěrače (+ klíč) |
| 47 | 20 | Motor elektrického okna na straně řidiče |
| 48 | 20 | Motor elektrického okna na straně cestujícího |
| 49 | 5 | Počítač asistenta parkování; Audio systém; Spínače na volantu; Centrální a boční ovládací panel; Doplňkový ovládací panel; Počítač pro odpojení baterie (+ klíč). |
| 50 | 7,5 | Počítač airbagů a předpínačů bezpečnostních pásů |
| 51 | 5 | Tachograf; Počítač asistence při řízení; Klimatizace; Světla pro couvání; Senzor vody ve filtru na naftu; Proudový měřič (+ klíč). |
| 53 | 7,5 | Přístrojová deska (+ baterie) |
| 90 | 7,5 | Levý dálkový světlomet |
| 91 | 7,5 | Pravý dálkový světlomet |
| 92 | 7,5 | Levý mlhový světlomet |
| 93 | 7,5 | Pravý mlhový světlomet |
Viz: Citroën Xsara Picasso (1998-2012) – pojistková skříňka
Pojistky v pravém sloupku
| Číslo | Ampéráže [A] | Popis |
| 55 | 15 | Vyhřívání sedadel |
| 56 | 15 | Napájení 12 V pro sedadlo cestujícího na zadním sedadle |
| 57 | 10 | Pomocné vyhřívání pod sedadlem |
| 58 | 15 | Odmrazování zadního okna na levé straně |
| 59 | 15 | Odmrazování zadního okna na pravé straně |
| 63 | 10 | Kontrola pomocného vyhřívání pro zadního cestujícího |
| 65 | 30 | Ventilátor pomocného vyhřívání pro zadního cestujícího |
Pojistky v motorovém prostoru
| Číslo | Ampéráže [A] | Popis |
| 1 | 40 | Napájení čerpadla systému ABS |
| 2 | 50 | Modul systému žhavicích svíček |
| 3 | 30 | Klíč na zapínání; Motorek na startování. |
| 4 | 40 | Ohřívač na naftu |
| 5 | 20/50 | Větrání kabiny s programovatelným pomocným vytápěním (+ baterie) |
| 6 | 40/60 | Modul ventilátoru chlazení kabiny – maximální rychlost (+ baterie) |
| 7 | 40/50/60 | Modul ventilátoru chlazení kabiny – minimální rychlost (+ baterie) |
| 8 | 40 | Modul ventilátoru chlazení kabiny (+ klíč) |
| 9 | 15 | Na 12 V vzadu (+ baterie) |
| 10 | 15 | Hlasový signál (klaksón) |
| 14 | 15 | Na 12 V vpředu (+ baterie) |
| 15 | 15 | Zapalovač cigaret (+ baterie) |
| 19 | 7,5 | Kompresor systému klimatizace |
| 20 | 30 | Čerpadlo kapaliny pro mytí skel a světlometů |
| 21 | 15 | Napájení čerpadla paliva |
| 23 | 30 | Elektromagnetické ventily systému ABS |
| 24 | 7,5 | Dodatečný ovládací panel – ovládání a sklápění vnějších zrcátek (+ klíč) |
| 30 | 15 | Odmlžování zpětných zrcátek |
O Citroen Jumper (2006-2022)
Citroen Jumper, vyráběný v letech 2006 až 2022, je populární užitkový automobil známý svou spolehlivostí a prostorností. Tento model je často využíván pro komerční účely díky své schopnosti přepravit velké množství nákladu. Jumper je dostupný s různými motorizacemi, včetně dieselových motorů, které jsou známé svou efektivností a výkonem. Vnitřní prostor je navržen tak, aby poskytoval maximální komfort pro řidiče i pasažéry, přičemž nabízí i různé možnosti přizpůsobení podle potřeb uživatele.
Schéma pojistkové skříňky Citroen Jumper
Tato stránka zobrazuje schéma pojistkové skříňky pro Citroen Jumper, která je nezbytná pro správnou údržbu a opravy vozidla. V Citroen Jumper se pojistková skříňka obvykle nachází v kabině pod přístrojovou deskou a v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což je důležité pro identifikaci a výměnu pojistek. Vždy používejte náhradní pojistky se stejnou ampérovou hodnotou, abyste předešli poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a obsahu.
