BMW X4 G02 (2018-2021…) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky BMW X4 (G02) 2018‑2021…, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
BMW X4 G02 – schéma pojistkové skříňky
Rok výroby: 2018, 2019, 2020, 2021.
Pojistky zapalovače cigaret (zásuvka napájení) v BMW X4 G02 jsou pojistky F46, F47, F273, F284 v pojistkové skříňce.
Přiřazení pojistek a symboly
Pojistkové skříňky v BMW X4 G02 se nacházejí v prostoru pro náklad a v kabině. Čísla pojistek jsou spojena s významem pojistky.
Zkontroluj význam symbolů BMW
Ampéráže
- BDC
- Přední pravá pojistková skříňka
- Přední levá pojistková skříňka
- Zadní pojistková skříňka

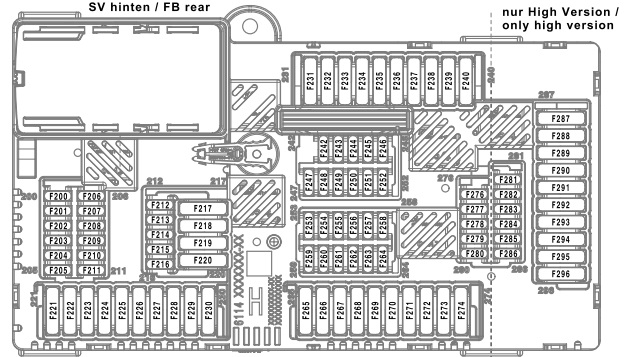

Zadní pojistková skříňka

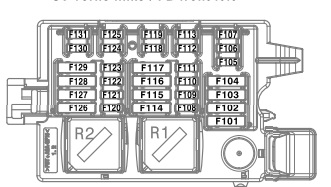

Levá přední skříňka

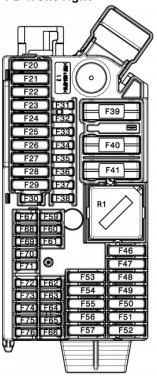

Pravá přední skříňka
Kontrolér Body Domain Controller
BDC

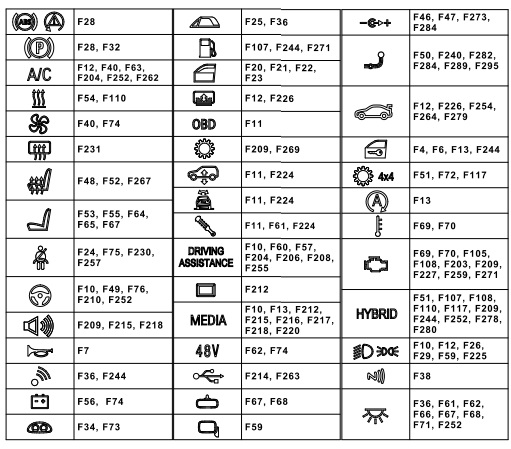

Význam symbolů pojistek BMW
Seznam bude pravidelně aktualizován. Pokud máš návrhy, zanech komentář nebo pošli email!
| Číslo | Symbol | Popis |
| 1 |  |
ABS (systém proti zablokování kol během brzdění), DSC (dynamická kontrola stability) |
| 2 |  |
Modul kontroly funkce sloupku řízení |
| 3 |  |
Modul přívěsu, tažné zařízení |
| 4 |  |
Displej na čelním skle Head-Up (HUD) |
| 5 |  |
Systém START-STOP |
| 6 |  |
Elektrická zrcátka |
| 7 |  |
Vzduchové odpružení |
| 8 |  |
Převodovka; DSC – dynamická kontrola stability;
SMG – sekvenční manuální převodovka. |
| 9 |  |
Hlavní světla; Senzor deště;
Senzor světla; Elektronická kontrola výšky jízdy. |
| 10 |  |
Modul světel |
| 11 |  |
CD měnič; Modul Can Gateway. |
| 12 |  |
Alarm |
| 13 |   |
Senzory parkování / Home link (otvírač garáže) |
| 14 |  |
Elektrický ventilátor |
| 15 |  |
Klakson |
| 16 |  |
Modul dveří; Tichá automatická uzávěrka. |
| 17 |  |
Elektrická okna |
| 18 |  |
Vyhřívaná sedadla |
| 19 |  |
Nastavení sedadel |
| 20 |  |
Bezpečnostní pásy |
| 21 |  |
OBD |
| 22 |  |
Vytápění;Nezávislé vytápění pro zastavení.
Vytápění čelního skla. |
| 23 |  |
Tempomat |
| 24 |  |
Relé zadního stěrače |
| 25 |  |
Odmlžovač zadního skla (vyhřívání zadního skla) |
| 26 |  |
Ohřívač kapaliny na mytí skel |
| 27 |  |
Ventilátor |
| 28 |  |
Vnitřní světla |
| 29 |  |
Přístrojová deska;Odometer |
| 30 |   |
Systém klimatizace |
| 31 | DDE | Digitální elektronika Diesel (DDE) |
| 32 |  |
Relé čerpadla paliva;Kontrola čerpadla paliva. |
| 33 |  |
DME – Digitální elektronika motoru;Integrovaný modul napětí – IVM. |
| 34 |  |
BDC (Kontrolér Body Domain Controller) |
| 35 |  |
HiFi zesilovač;TV tuner;
Video modul. Rádio (?). |
| 36 |  |
Kontrola tlaku pneumatik RDV |
| 37 |  |
Přední mytí skla |
| 38 |  |
Systém mytí světlometů |
| 39 |  |
Otevřená střecha;Panoramatické sklo;
Horní modul kabrioletu. |
| 40 |  |
Telefon |
| 41 |  |
Horní modul kabrioletu;Relé kabrioletu. |
| 42 |  |
Přední a zadní zapalovač cigaret;Zásuvka 12V;
Zásuvka pro nabíjení prostoru (12V). |
| 43 |  |
Parkovací brzda |
| 44 |  |
Zamknutí zavazadlového prostoru (zadní hatchback);Automatické uzavření zadního hatchbacku. |
| 45 |  |
Elektrické sluneční clony vzadu (pro BMW F60 M5) |
| 46 |  |
Systém dynamického pohonu |
| 47 |  |
Pohon všech kol |
| 48 |  |
SYSTÉM START-STOP |
| 49 |  |
Asistent řízení |
| 50 |  |
Hybridní systém |
| 51 |  |
Audio systém |
| 52 |  |
Elektrochromatické zpětné zrcátko |
| 53 |  |
Relé kompresoru vzduchového tlumiče |
O BMW X4 G02 (2018-2021…)
BMW X4 G02, vyráběný od roku 2018, je luxusní SUV, které kombinuje sportovní design s praktičností. Tento model je známý svými dynamickými jízdními vlastnostmi a moderními technologiemi. BMW X4 G02 nabízí různé možnosti motorů, včetně benzínových a dieselových variant, které poskytují výkonnost a efektivitu. Interiér vozidla je vybaven nejnovějšími technologickými prvky, jako je digitální kokpit a pokročilé asistenční systémy pro řidiče, což zaručuje komfort a bezpečnost na cestách.
Schéma pojistkové skříňky BMW X4 G02
Tato stránka zobrazuje schéma pojistkové skříňky pro BMW X4 G02, která je nezbytná pro identifikaci a výměnu pojistek. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, zejména v oblasti palubní desky. Schémata obsahují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro správné fungování vozidla a její správná údržba je nezbytná pro bezpečnost a spolehlivost.
