Renault Twingo I (1993-2007) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Renault Twingo I (1993–2007), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Renault Twingo I
Vztahuje se na vozidla vyrobená v letech:
1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Kabina
Abys se dostal dovnitř, potáhni prostor pro cestující k sobě.

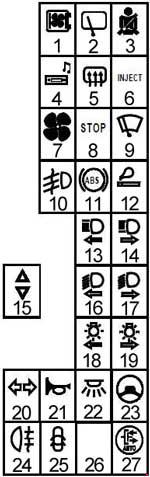

Typ 1
Popis
- 20A Blok připojení motoru
- 15A Stěrač zadního okna, světla couvání, čerpadlo ostřikovače
- 10A Napínače, airbag, imobilizér motoru
- Rádio 10A
- 20A Vyhřívané zadní okno
- Vstřikovací systém 20A
- 20A Ventilátor topení/klimatizace
- 15A brzdová světla
- 15A stěrač
- 10A Zadní mlhová světla
- 10A Systém proti zablokování – ABS
- 25A Zapalovač cigaret, střešní okno
- 15A Světla potkávacího světlometu
- 15A Pravý potkávací světlomet
- 30A Elektrická okna
- 15A Levý dálkový světlomet
- 15A Pravý dálkový světlomet
- 10A Světla vlevo
- Žárovky 10A vpravo
- Indikátory 25A, zadní mlhové světlo, UCH
- 10A Klakson, imobilizér motoru
- 10A Vnitřní osvětlení, diagnostická zásuvka
- 10A Elektrický posilovač řízení
- Nepoužívá se
- 15A Elektrické zamykání dveří, elektrická boční zrcátka
- –
- Reduktor sekvenční 2A

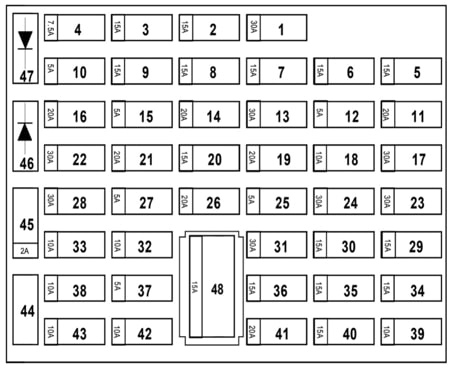

Typ 2
Popis
| 1 | Stěrače / Otáčkoměr |
| 2 | Stěrače / Otáčkoměr |
| 3 | Posilovač řízení |
| 4 | Sekvenční převodovka |
| 5 | Brzdové světlo / omezovač rychlosti |
| 6 | Zpětné světlo/kontrola zrcátka/klakson alarmu/kontrola vzdálenosti parkování; |
| 7 | Airbag |
| 8 | Elektrické vybavení v kabině / přístrojová deska |
| 9 | Vstřikovací systém |
| 10 | ABS / ASR / ESP |
| 11 | Indikátory/diagnostický konektor |
| 12 | Napájení / Přístrojová deska |
| 13 | Tlumená světla / Zadní mlhové světlo |
| 14 | Elektrické zamykání dveří |
| 15 | Obrysová světla / Přední mlhová světla |
| 16 | Sekvenční převodovka |
| 17 | Vyhřívané zadní sklo / Vyhřívaná zrcátka |
| 18 | Vnitřní osvětlení / Pomocné osvětlení / Topení a klimatizace / Otáčkoměr |
| 19 | Obrysová světla |
| 20 | Přední a zadní mlhová světla |
| 21 | Dálková světla / klakson |
| 22 | Dálková světla |
| 23 | Elektrická okna |
| 24 | Vnitřní ventilace |
| 25 | Mlhová světla / Přední a zadní mlhová světla |
| 26 | Otevíratelná střecha |
| 27 | Sekvenční převodovka |
| 28 | Vnitřní ventilace |
| 29 | Rádio / Elektrické vybavení v kabině / Klimatizace / Přístrojová deska / Vyhřívané sedadlo |
| 30 | Zapalovač cigaret |
| 31 | Elektrická okna |
| 32 | Pravý dálkový světlomet |
| 33 | Levý dálkový světlomet a kontrolka přístrojové desky |
| 34 | Pravý potkávací světlomet |
| 35 | Levý potkávací světlomet a kontrolka přístrojové desky |
| 36 | Stěrač zadního okna |
| 37 | Vyhřívaná zpětná zrcátka |
| 38 | Signál |
| 39 | Zadní mlhová světla |
| 40 | Vyhrazené místo pro dodatečné vybavení |
| 41 | Vyhřívaná sedadla |
| 42 | Světlo vpravo / vnitřní osvětlení přístroje |
| 43 | Světlo vlevo |
| 44 | Vyhrazené místo pro dodatečné vybavení |
| 45 | Spínač dveří řidiče |
| 48 | Rádio / Akustický alarm / Displej |
Prvky relé jsou nainstalovány pod panelem za tímto zařízením. Například, relé směrových světel se nachází v oblasti pedálů.
Pojistková skříňka kabiny
Tato skříň se nachází pod přístrojovou deskou vedle pedálů.
| Číslo | Popis |
| A | Sekvenční převodovka |
| B | — |
| C | Startování sekvenční převodovky |
| D | — |
| E | — |

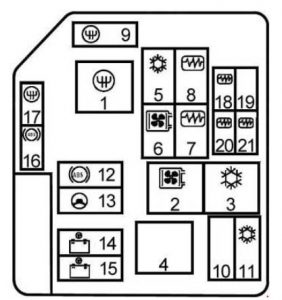

Pojistková skříňka v motorovém prostoru
| Číslo | Ampéráž [A] | Popis |
| RELÉ | ||
| 1 | 50 | Případné přenášení |
| 2 | 50 | Skupina ventilátorů (s klimatizací) |
| 3 | 25 | Ventilátor s nízkou rychlostí (s klimatizací) |
| 4 | — | — |
| 5 | 25 | Kompresor klimatizace |
| 6 | 25 | Montáž ventilátorů (bez klimatizace) |
| 7 | 25 | Blokování vstřikování |
| 8 | 25 | Palivové čerpadlo |
| POJISTKY | ||
| 9 | 30 | Případné přenášení |
| 10 | — | — |
| 11 | 40 | Klimatizace |
| 12 | 30 | Bezpečnostní systém |
| 13 | 30 | Elektrické posilovače řízení |
| 14 | 60 | Kabina |
| 15 | 60 | Kabina |
| 16 | 20 | Sekvenční převodovka |
| 17 | 30 | Bezpečnostní systém |
| 18 | 10 | Vstřikovače |
| 19 | — | — |
| 20 | 25 | Vstřikovače |
| 21 | 15 | Vstřikovače |
