Renault Magnum (2001-2014) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříně Renault Magnum (2001–2014), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).
Renault Magnum (2001-2014) – schéma pojistkové skříně
Rok výroby: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Pojistka zapalovače cigaret (zásuvka napájení) v Renault Magnum je pojistka F51 v pojistkové skříni

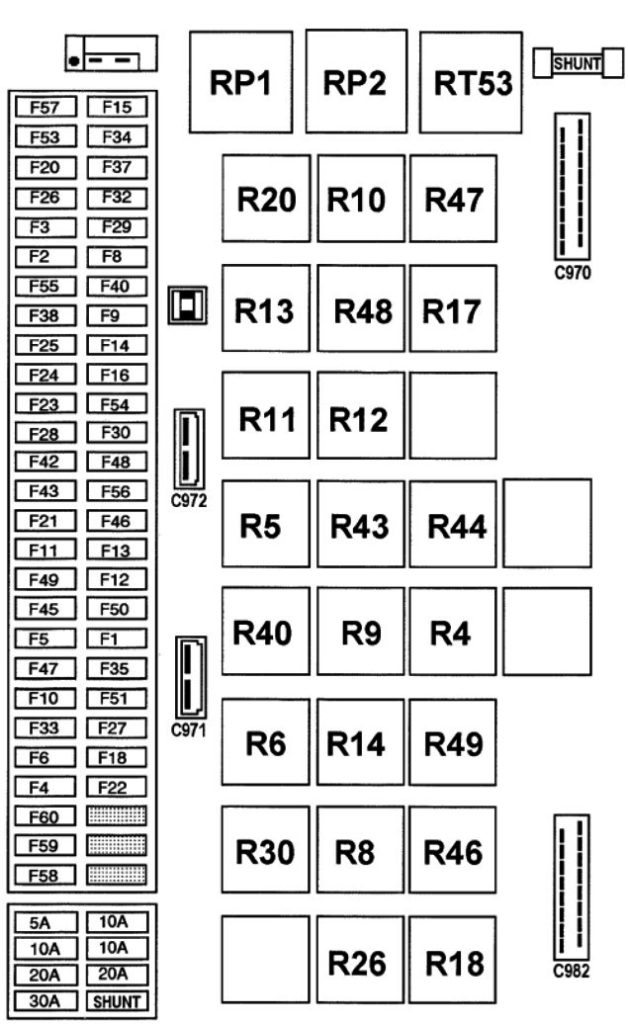

Pojistková skříňka
| Popis | Číslo | Ampéráž [A] |
| Zásuvka přívěsu, 7 pólů typu „EBS“;
Zásuvka přívěsu, 7 pólů typu 24 S; Kontrola vytápění motoru; Kontrola elektrické nebo hydraulické brzdy. |
F1 | 10 |
| Pravé boční světlomety – parkovací;
Pravá obrysová světla; Pravá střední obrysová světla. |
F2 | 10 |
| Poziční světla – poziční;
Levá obrysová světla; Levá střední obrysová světla. |
F3 | 10 |
| Boční světla přívěsu / parkovací | F4 | 10 |
| Dostupné napájení (osvětlení);
Dostupné napájení (skupina osvětlení střechy). |
F5 | 10 |
| Osvětlení přístrojů na palubní desce;
Osvětlení spínačů; Zpožďovací relé pro ostřikování světlometů. |
F6 | 10 |
| Mlhová světla (s);
Kontrolka mlhových světel. |
F8 | 10 |
| Mlhová světla;
Světla pro jízdu v mlze; Kontrolka pro světlomety s tlumeným mlhovým světlem. |
F9 | 10 |
| Pravý potkávací světlomet | F10 | 10 |
| Levý potkávací světlomet;
Kontrolka pro světlomety s tlumeným světlem. |
F11 | 10 |
| Levé potkávací světlomety;
Kontrolka pro světlomety s tlumeným světlem. |
F12 | 10 |
| Pravé potkávací světlomety | F13 | 10 |
| Relé předního stěrače;
ECU alarmu proti krádeži. |
F15 | 10 |
| Elektronická skříňka proti krádeži;
ECU „AIRBAG“; Odmlžování zrcátka; Ukazatel tlaku vzduchu; Zpětný bzučák. |
F 16 | 10 |
| Klimatizace | F18 | 20 |
| ECU „EBS“ | F20 | 20 |
| Napájení (po hlavním vypínači) | F21 | 15 |
| Nezávislé topení;
Ovládací skříňka ventilace; Kontrola nezávislého programování topení; Elektromagnetický ventil hlavního vodního okruhu; Regulátor tlaku klimatizace na 3 stupně; Relé klimatizace. |
F22 | 30 |
| Světlo schůdku;
Světlo (a) horní; Reduktor napětí (telekomunikace); Čtečka map. |
F23 | 20 |
| ECU převodovky „ASTRONIC“ | F24 | 20 |
| Hodiny tachografu | F25 | 5 |
| Zásuvka přívěsu, 7 pólů typu „EBS“ | F26 | 20 |
| Brzdová světla;
Brzdová světla přívěsu. |
F27 | 10 |
| Kontrolér hydraulické brzdy | F28 | 10 |
| Odmlžování zrcátka vlevo;
Odmlžování zrcátka vpravo. |
F29 | 10 |
| Motory pro nastavení světlometů;
Rádio. |
F30 | 10 |
| Motor stěrače předního skla;
Čerpadlo předního ostřikovače; Čerpadlo ostřikovače světlometů. |
F32 | 20 |
| Diagnostický konektor;
Suspension ECU. |
F33 | 10 |
| Tuner rádio + napájení 24 V;
Nezávislé programování topení; Signální systém proti krádeži. |
F34 | 10 |
| Dostupné napájení (po zapnutí zapalování) | F35 | 10 |
| Akustický signál;
Elektromagnetická houkačka 2 tóny; Elektromagnetický ventil autoguiding nápravy; Motor ventilace střechy. |
F37 | 20 |
| Hlavní displej | F38 | 5 |
| Dostupné relé | F40 | 10 |
| ECU převodovky „ASTRONIC“ | F42 | 10 |
| Přívěs + napájení 24 V;
Příprava na správu na palubě; Pracovní světlomet (traktor). |
F43 | 15 |
| Čerpadlo naklápění kabiny | F44 | 30 |
| Elektrické zamykání dveří na straně spolujezdce;
Elektrické zamykání dveří na straně řidiče; Modul směrových světel; Ovládání nouzových světel; Dveře centrálního zamykání; Blokování proti krádeži ECU. |
F45 | 20 |
| Ohřívač sušičky vzduchu;
Hodiny centrálního mazání; Bezpečnostní relé autoguiding nápravy. |
F46 | 20 |
| Kontrolér odpružení;
Modul dálkového ovládání odpružení; Senzor tlaku pneumatických pružin zadní nápravy motoru. |
F47 | 10 |
| Relé světel zpátečky | F49 | 10 |
| Chladnička | F50 | 20 |
| Vyhřívané sedadlo řidiče;
Vyhřívané sedadlo spolujezdce; Omezovač napětí (zásuvka 12 V); Zásuvka SAE; Zapalovač; Držák na chladicí láhev. |
F51 | 20 |
| Video dostupné napájení | F53 | 10 |
| Motor žaluzie předního slunečníku;
Motory boční sluneční clony. |
F54 | 10 |
| Dostupné napájení (po zapnutí zapalování)
Dostupné relé. |
F55 | 10 |
| Motor ovládání oken | F56 | 20 |
| Hlavní tachograf;
ECU vozidla. |
F57 | 10 |
| ECU „EUP“;
Elektromagnetický ventil pro únik brzd. |
F58 | 20 |
| ECU „EBS“ | F60 | 5 |
| Kontrolér hydraulické brzdy;
Kontrolér elektrické brzdy. |
F86 | 10 |
Tabulka relé na řídicí jednotce
| Popis | Číslo | Ampéráž [A] |
| Relé napájení po zapnutí č. 1 | RP1 | 50 |
| Relé napájení po zapnutí č. 2 | RP2 | 50 |
| Relé světla boční / parkovací | R5 | 20 |
| Relé dodatečné vybavení | R6 | 20 |
| Relé osvětlení | R8 | 20 |
| Relé mlhové světlomety | R9 | 20 |
| Relé mlhové světlomety | R10 | 20 |
| Relé potkávací světlomety | R11 | 20 |
| Relé dálkové světlomety | R12 | 20 |
| Relé brzdová světla | R14 | 20 |
| Relé vytápění č. 2 | R16 | 20 |
| Relé dostupné č. 1 | R17 | 20 |
| Relé odmrazování zrcátek | R20 | 20 |
| Relé předního stěrače | R40 | 20 |
| Relé světel pro couvání | R40 | 20 |
| Relé napájení ECU „VECU / EECU“ | R43 | 20 |
| Relé kompresoru klimatizace | R46 | 20 |
| Relé dostupné č. 2 | R47 | 20 |
| Relé dostupné č. 3 | R48 | 20 |
| Relé klimatizovaného vzduchu | R49 | 20 |
| Relé zpoždění trysek světlometů | R53 | – |
| Relé bezpečnosti nápravy autonomního řízení | R55 | 20 |
Tabulka relé daleko od jednotky připojení
| Popis | Číslo | Ampéráž [A] |
| Relé vytápění | R15 | 100 |
| Relé mechanismu sklonu kabiny | RP10 | 50 |
Tabulka diod na jednotce připojení
| Popis | Číslo |
| Dioda alarmu | D5 |
| Dioda denního svícení | D6 |
| Dioda denního svícení | D7 |
| Dioda alarmu | D72 |
| Dioda klimatizace | D86 |
Poznámka: Diody řídicí jednotky nejsou k dispozici
Pojistky umístěné v prostoru pro baterii
| Popis | Číslo | Ampéráž [A] |
| Jednotka ukazatelů;
Nezávislé topení; Palubní rádio; Alarm; Centrální zamykání. |
F1 | 25 |
| Tachograf (bez ADR) | F89 | 5 |
| Tachograf (ADR) | F89 | 1 |

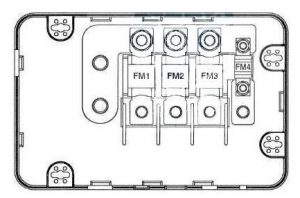

Pojistky v pojistkové skříni (1) umístěné v prostoru pro baterii
| Popis | Číslo | Ampéráž [A] |
| Napájení kabiny | FM1 | 125 |
| Elektrický výtah nákladu | FM2 | 200 |
| Vytápění vzduchu nasávaného motorem | FM3 | 125 |
| – | FM4 | 40 |
