JCB 4CX – pojistková skříňka
JCB 4CX – schéma pojistkové skříňky
Rok výroby:
Pojistka zapalovače cigaret (zásuvka napájení) v JCB 4CX je pojistka 4 v pojistkové skříňce v boční konzole pod krytem (sloupec B).

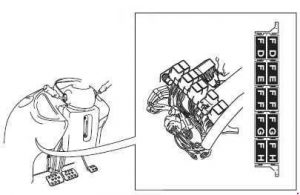

Pojistková skříňka
Relé a pojistky se nacházejí v boční konzole pod krytem.
| Č. br |
Ampéry [A] |
Popis |
| Sloupec „A” | ||
| 1 | 10 | Pomocný hydraulický systém |
| 2 | 5 | Elektromagnetický ventil palivového čerpadla (zastavení motoru) |
| 3 | 7.5 | Směrová světla |
| 4 | 7.5 | Proximity spínač režimu jízdy |
| 5 | 10 | Ovládání převodovky, převodovka |
| 6 | 3 | Výběr převodů – dopředu a dozadu
(vozidla od výrobního čísla 933757) |
| 7 | 5 | Brzdová světla
(vozidla do výrobního čísla 933756) |
| 7 | 10 | Převodovka
(vozidla od výrobního čísla 933757) |
| 8 | 3 | Traction 4WD (automatické brzdy)
(vozidla do výrobního čísla 933756) |
| 8 | 7.5 | Brzdová světla
(vozidla od výrobního čísla 933757) |
| 9 | 5 | Levá boční světla |
| 10 | 5 | Pravá boční světla |
| Sloupec „B” | ||
| 1 | 5 | Přístroje, pípání |
| 2 | 15 | Přední klakson;
Ostřikovač světlometů; Přední stěrač. |
| 3 | 7.5 | Zadní klakson |
| 4 | 15 | Vyhřívané sedadlo;
Zapalovač cigaret; Ventilátor na obličej |
| 5 | 10 | Zadní stěrač;
Ostřikovač světlometů. |
| 6 | 10 | Spínač brzdy |
| 7 | 5 | Návrat k aktivaci výkopu |
| 8 | 25 | Zadní pracovní světla |
| 9 | 20 | Světlomety |
| 10 | 25 | Přední pracovní světla |
| Sloupec „C” | ||
| 1 | 7.5 | Světla |
| 2 | 15 | Výstražné světlo |
| 3 | 10 | Výstražná lampa;
Vnitřní osvětlení. |
| 4 | 5 | Rádio |
| 5 | 20 | Termostart |
| 6 | 30 | Topení |
| 7 | 3 | Cívky spínače zapalování |
| 8 | 15 | Hlavní svazek |
| 9 | 3 | Mlhová světla |
| 10 | 15 | Světlomet |
| Relé | ||
| 1 | Zapalování 1 | |
| 2 | Kladivo | |
| 3 | Pomocný (koš s brzdami) | |
| 4 | Hlavní světla | |
| 5 | Motor v chodu | |
| 6 | Nastavení hydraulické rychlosti (HSC) | |
| 7 | Pípání | |
| 8 | Pípání | |
| 9 | Zapalování 2 | |
| 10 | Přední pracovní světla | |
| 11 | Zadní pracovní světla | |
| 12 | Směrová světla | |
| 13 | Startování na volnoběh | |
| 14 | Zadní klakson | |
| 15 | Výstražné světlo parkovací brzdy | |
| 16 | Kompresor klimatizace | |
| 17 | Parkovací brzda | |
| Č. br |
Relé |
| FD1 | Vpřed HI / LO |
| FD2 | Vpřed |
| FE1 | Zpět HI / LO |
| FE2 | Zpět |
| FF1 | Proplétání |
| FF2 | Trakce |
| FG1 | Prázdný |
| FG2 | Odvodnění převodovky |
| FH1 | Auto 2WD |
| FH2 | 4WB |
| Č. | Relé |
| FG1 | Alarm couvání |
| FG2 | Vypouštění převodovky |
| FH1 | 2WB |
| FH2 | Brzdová světla |

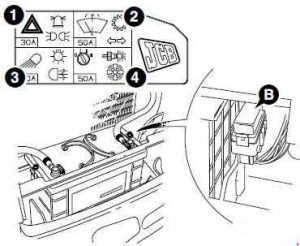

| Č. | Ampéry [A] | Popis |
| 1 | 30 | Výstražné lampy;
Výstražné lampy; Lampy. |
| 2 | 50 | Osvětlení;
Stěrače. |
| 3 | 50 | Pracovní lampy;
Mlhová světla; Brzdová světla. |
| 4 | 50 | Nastartování;
Ohřívač; Termostart. |
