JCB 3CX – pojistková skříňka
JCB 3CX – schéma pojistkové skříňky
Rok výroby:
Pojistka zapalovače cigaret (zásuvka napájení) v JCB 3CX je pojistka 4 v pojistkové skříňce.
Pojistková skříňka

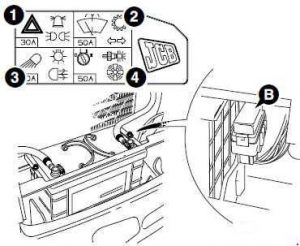

Relé a pojistky se nacházejí v boční konzole pod krytem.
| Číslo |
Ampéry [A] |
Popis |
| Sloupec “A” | ||
| 1 | 10 | Hydraulický systém pomocný |
| 2 | 5 | Elektromagnetický ventil čerpadla paliva
(zastavení motoru) |
| 3 | 7.5 | Směrovky |
| 4 | Spínač blízkosti režim jízdy | |
| 5 | 10 | Ovládání převodovky;
Převodovka. |
| 6 | 3 | Výběr převodů – dopředu a dozadu
(vozy od sériového čísla 933757) |
| 7 | 5 | Brzdová světla
(vozy do sériového čísla 933756) |
| 7 | 10 | Převodovka
(vozy od sériového čísla 933757) |
| 8 | 3 | Čtyřkolka (automatické brzdy)
(vozy do sériového čísla 933756) |
| 8 | 7.5 | Brzdová světla
(vozy od sériového čísla 933757) |
| 9 | 5 | Levá boční světla |
| 10 | 5 | Pravá boční světla |
| Sloupec “B” | ||
| 1 | 5 | Nástroje, zvukový signál |
| 2 | 15 | Klaksón;
Přední ostřikovač Přední stěrač. |
| 3 | 7.5 | Zadní klaksón |
| 4 | 15 | Vyhřívané sedadlo;
Zapalovač; Ventilátor na obličej. |
| 5 | 10 | Zadní stěrač a ostřikovač |
| 6 | 10 | Spínač brzdy |
| 7 | 5 | Návrat k aktivaci bagru |
| 8 | 25 | Zadní pracovní světla |
| 9 | 20 | Světlomety |
| 10 | 25 | Přední pracovní světla |
| Sloupec “C” | ||
| 1 | 7.5 | Světla |
| 2 | 15 | Kontrolní světlo |
| 3 | 10 | Varovná lampa, vnitřní osvětlení |
| 4 | 5 | Rádio |
| 5 | 20 | Thermostart |
| 6 | 30 | Topení |
| 7 | 3 | Cívky relé zapalování |
| 8 | 15 | Hlavní svazek |
| 9 | 3 | Mlhová světla |
| 10 | 15 | Světlomety |
| Relé | ||
| 1 | Zapalování 1 | |
| 2 | Klempíř | |
| 3 | Pomocný (koš s brzdami) | |
| 4 | Hlavní světlomety | |
| 5 | Motor v chodu | |
| 6 | Nastavení hydraulické rychlosti (HSC) | |
| 7 | Pípání | |
| 8 | Pípání | |
| 9 | Zapalování 2 | |
| 10 | Přední pracovní světla | |
| 11 | Zadní pracovní světla | |
| 12 | Směrovky | |
| 13 | Neutrální start | |
| 14 | Zadní klaksón | |
| 15 | Kontrolka parkovací brzdy | |
| 16 | Kompresor klimatizace | |
| 17 | Parkovací brzda | |
| Č. br |
Relé |
| FD1 | Vpřed HI / LO |
| FD2 | Vpřed |
| FE1 | Převrátit HI / LO |
| FE2 | Převrátit |
| FF1 | Proplétat |
| FF2 | Táhnout |
| FG1 | Prázdný |
| FG2 | Vyprázdnění převodu |
| FH1 | Auto 2WD |
| FH2 | 4WB |
| Č. | Relé |
| FG1 | Alarm couvání |
| FG2 | Odvodnění převodovky |
| FH1 | 2WB |
| FH2 | Brzdová světla |
| Číslo | Ampéry [A] | Popis |
| 1 | 30 | Výstražná světla;
Upozorňovací světla; Světla |
| 2 | 50 | Stěrače;
Stříkací zařízení; Převodovka; Směrovky, |
| 3 | 50 | Pracovní světla;
Mlhová světla; Světla brzdy. |
| 4 | 50 | Zapalování;
Topení; Thermostart. |
