Isuzu Wizard (1998-2004) – pojistková skříňka
Schéma pojistek a relé – Isuzu Wizard
Týká se nových vozidel v letech:
1998, 1999, 2000, 2001, 2002, 2003, 2004.

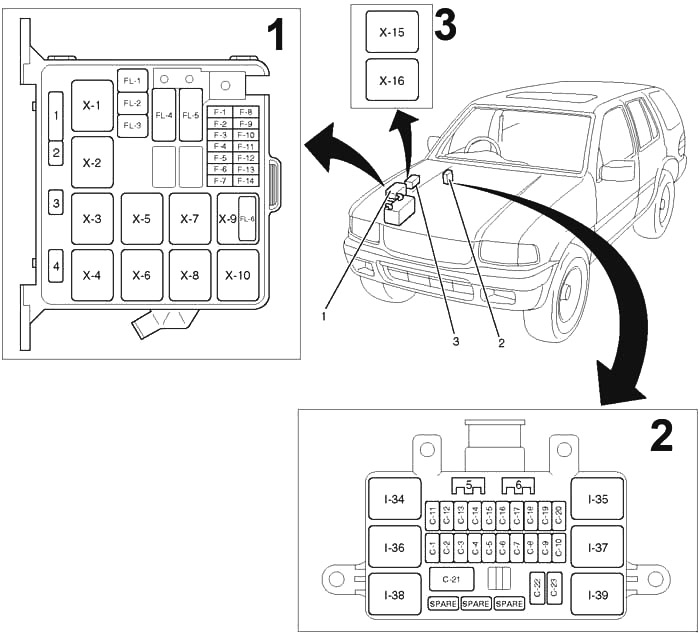

Poloha
- Pojistková skříňka a relé (motor)
- Pojistková skříňka a relé (přístrojová deska)
- Pojistková skříňka relé (motor)

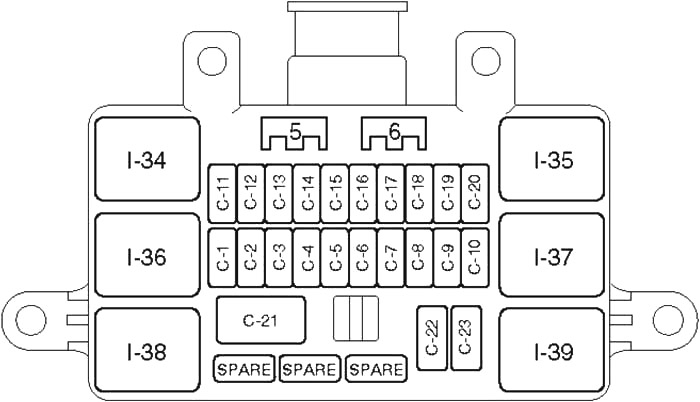

Schéma pojistkové skříňky přístrojové desky
Pojistková skříňka se nachází za krytem na straně řidiče přístrojové desky.
| Číslo | Ampéry [A] | Popis |
| C1 | 20 | Relé zásuvky příslušenství, zásuvka příslušenství |
| C2 | 10 | Audio |
| C3 | 15 | Zapalovač |
| C4 | 15 | Relé zadní, světlo polohy a boční obrysové světlo, zadní světlo, světlo evidenčního čísla, kontrolér osvětlení, světlo osvětlení, řídicí jednotka všech směrovek |
| C5 | 10 | Světlo stop, osvětlení kupole, osvětlení stropu vlevo, osvětlení stropu vpravo, osvětlení zadního stropu vlevo, osvětlení zadního stropu vpravo, osvětlení zavazadlového prostoru, řídicí jednotka alarmu a relé, digitální hodiny, zvuk |
| C6 | 15 | Spínač světla stop, kombinované zadní světlo – vlevo, kombinované zadní světlo – vpravo, světlo stop umístěné nahoře |
| C7 | 20 | Zamykání předních dveří a elektrické okno, pohon zamykání dveří, indikátor proti krádeži; |
| C8 | 10 | Ohřívač zrcadla |
| C9 | 15 | Ohřívač zadního skla |
| C10 | 15 | Ohřívač zadního skla |
| C11 | 15 | Indikátory a kontrolky (měřidlo), měřidlo měřidla, senzor rychlosti vozidla |
| C12 | 15 | Generátor, hlavní relé ECM, ventil přepínání podtlaku (VSV); elektroventil čištění, pohon cívky, modul pohonného systému (PCM), ventil EGR |
| C13 | 15 | Cívka zapalování |
| C14 | 15 | Režim SW, PCM, směrovka, couvací světlo, tempomat, řídicí jednotka indikátoru změny převodového stupně A/T |
| C15 | 15 | Řídicí jednotka alarmu a relé, zadní relé ohřívače, ohřívač zrcadla vlevo, ohřívač zrcadla vpravo, ohřívač zadního skla, relé napájení skla, řídicí jednotka tempomatu, relé zámku převodovky, řídicí jednotka 4WD, ventil přepínání podtlaku (VSV); osa FRT (c), ventil přepínání podtlaku (VSV); osa FRT (d) |
| C16 | 20 | Motorový prostor stěrače, motor ostřikovače předního skla, řídicí jednotka alarmu a relé |
| C17 | 10 | Motorový prostor stěrače zadního skla, motor ostřikovače zadního skla, alarm a relé a řídicí jednotka |
| C19 | 15 | Audio |
| C20 | 10 | Motorek startování, Relé motorku startování, Kontrolér proti krádeži |
| C21 | 30 | Relé ovládání oken, Spínač okna, Motor okna, Motor střechy, Řídicí jednotka otevírací střechy, Spínač otevírací střechy, Spínač bezpečnosti, Spínač omezovače, Spínač sedadla, Motor sklonu předního a SW, Motor sklonu zadního a SW, Motor posuvný, Motor sklopný & SW |
| C22 | 10 | Kontrolka upozornění SRS, SDM |
| Relé | ||
| I34 | Zadní světla | |
| I35 | Napájení okna | |
| I36 | – | |
| I37 | – | |
| I38 | Zásuvka příslušenství | |
| I39 | Ohřívač zadního skla | |
| Dioda | ||
| 5 | Kufr SW, dveře SW, vnitřní světlo | |
| 6 | Řídicí jednotka alarmu a relé | |
Schéma pojistkové skříňky v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
| F1 | 15 | Kontrolka výstrahy nebezpečí |
| F2 | 10 | Jednotka řízení alarmu a relé, klakson, klakson proti krádeži |
| F4 | 20 | Motor ventilátoru, rezistor ventilátoru |
| F5 | 10 | Relé termostatu klimatizace, elektronický termostat, relé kompresoru klimatizace, magnetická spojka |
| F8 | 10 | Světlomet – levý, kontrolka dálkových světel, relé mlhových světel |
| F9 | 10 | Světlomet – pravý |
| F10 | 15 | Mlhovky |
| F11 | 20 | Senzor kyslíku |
| F12 | 20 | Čerpadlo paliva |
| F13 | 15 | Modul řízení motoru |
| F14 | – | – |
| FL1 | 60 | EHCU |
| FL2 | 30 | 6VD1: Ventilátor kondenzátoru |
| FL4 | 100 | Spínač zapalování, relé startéru, klimatizace, generátor, relé ohřívače, pojistka: F10, FL1, FL2, FL5, FL6 |
| FL5 | 60 | Spínač zapalování, relé čerpadla paliva, relé modulu řízení motoru, modul pohonného systému |
| FL6 | 30 | X22SE: Relé elektrického ventilátoru, elektrický ventilátor |
| Relé | ||
| X1 | Světlomet | |
| X2 | Mlhovky | |
| X3 | Motorek na startování | |
| X4 | Kompresor klimatizace | |
| X5 | Termo | |
| X6 | Ohřívač | |
| X7 | Čerpadlo paliva | |
| X8 | Modul řízení motoru | |
| X9 | 6VD1: Ventilátor kondenzátoru | |
| X10 | – | |
| Dioda | ||
| 1 | Brzda | |
| 2 | – | |
| 3 | – | |
| 4 | – | |
| Pojistková skříňka relé | ||
| X15 | X22SE: Ventilátor chlazení (vysoká rychlost) | |
| X16 | X22SE: Ventilátor chlazení (nízká rychlost) | |
