Scania 3 (1987-1994) – pojistková skříňka
Scania 3 – schéma pojistkové skříňky
Rok výroby: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994.
Pojistka zapalovače cigaret (zásuvka napájení) v Scania 3 je pojistka 19 (10A) v pojistkové skříňce.
Hlavní skříňky s pojistkami a relé se nacházejí v prostoru pro cestující, na pravé straně palubní desky, na straně spolujezdce, za ochranným krytem. Na zadní straně může být aplikováno aktuální schéma.
Hlavní skříňka

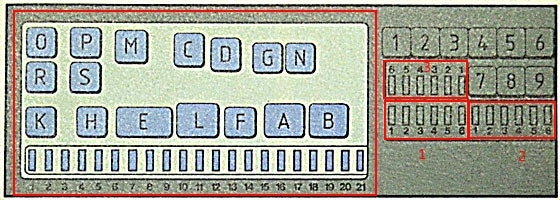

Schéma pojistkové skříňky
| Č. | Popis |
| 1 | 10A Obrysové světlo, pravá strana |
| 2 | 10A Obrysové světlo, levá strana |
| 3 | 10A Mlhová světla, levá strana, projektor |
| 4 | 10A Mlhová světla, pravá strana |
| 5 | 10A Osvětlení přístrojů |
| 6 | 20A Zadní mlhová světla;
Osvětlení registrační značky; Pracovní světla. |
| 7 | 20A Brzdové světlo, pravá strana |
| 8 | 10A Ostřikovač skel a čisticí prostředky pro projektory |
| 9 | 20A Brzdové světlo, levá strana, boční světla |
| 10 | 10A Stěrače a ostřikovač čelního skla |
| 11 | 10A Automatická brzda do kopce;
Brzdová světla. |
| 12 | 10A Žárovky kontrolních zařízení a směrových světel |
| 13 | 10A Senzor venkovní teploty;
Počítadlo kilometrů; Zpomalovač; Výstražná světla; Obtokový ventil pro chladič stlačeného vzduchu; Chlazení oleje převodovky. |
| 14 | 10A Směrová světla;
Omezovač tlaku nápravy. |
| 15 | 20A Zadní světla, blikač světel s dálkovými světly |
| 16 | 10A Převodovka |
| 17 | 10A Manuální brzda do kopce;
Pneumatické odpružení; Omezovač bílých kouřů; Zvýšení zadní nápravy; Stacionární topení; Uzamčení diferenciálu. |
| 18 | 10A Osvětlení kabiny;
Výstražná lampa; Rádio/paměť/kód; Centrální zamykání; Stacionární topení; Osvětlení schůdku. |
| 19 | 10A Zapalovač cigaret;
Hodiny; Tachograf; Diagnostika; Denní počítadlo kilometrů; Vývod pro přenosnou lampu. |
| 20 | 10A Rádio |
| 21 | 20A Houkačka;
Ventilátor; Klimatizace. |
Relé
| A | Napájení, poloha zapnutí klíče |
| b | Napájení, parkovací signály |
| C | Vyhrazeno |
| D | Vyhrazeno |
| E | Provoz stěrače s přerušováním |
| F | Houkačka nízkého tlaku v brzdovém systému |
| G | Motor ventilátoru |
| H | Světla couvání |
| K | Zadní mlhová světla |
| L | Úroveň chladicí kapaliny |
| M | Omezovač bílých kouřů |
| N | Blokování motorku startování |
| O | Vyhrazeno |
| P | Rádio |
| R | Napájecí lišta 61, nabíjení z generátoru |
| S | Systém klimatizace |
Dodatečná pojistková skříňka
Pojistková skříňka 1
- 20A Topení na stání, dálková světla
- 20A Chlazení převodovky, dodatečný ohřívač
- 10A Zapalování hořáku, zásuvka napájení, automatická převodovka
- 10A Mlhová světla
- 20A Mlhová světla
- Vyhrazeno
Pojistková skříňka 2
- 20A Odvlhčovač, sedadla a zrcátka vyhřívaná elektricky
- 10A Upozornění, ohřívač baterie, ohřívač paliva
- 10A EDC
- 20A EDC
- 20A Ovládání oken zrcátek, nastavení zrcátek
- 10A CAG – nouzový přenos, omezovač rychlosti
Pojistková skříňka 3
Ve staré verzi Wabco „B“ Bosch „Diagnos“ Bosch „Gamma“ jsou pojistky ABS, novější Bosch „Gamma“ Wabco „C“:
- 30A Napájení ventilu řízení přívěsu
- 5A Napájení řídicí jednotky přívěsu
- Vyhrazeno
- 10A Nouzová lampa, vozidlo
- 5A Napájení řídicí jednotky
- 20A Napájení relé R7, R10
Relé
- Relé chlazení převodovky (relé R5)
- Elektronická kontrola motoru (EDC R34)
- EDC, blok diod (D18)
- EDC + CAG (R43)
- Relé klaksonu ADR (R41)
- Relé zpomalovače (R78)
- Samostatné brzdové světla přívěsu (R33)
- Relé dálkových světel (R6)
- Relé mlhových světel (R15)
